使用进度条

1

在图表上，创建一个可以显示隔离专区的元素（例如需求或功能），并为其添加一个简单的标记值。

2

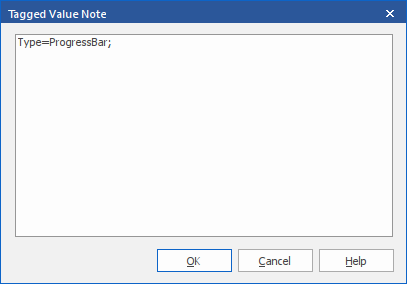

从标记值窗口打开标记的注释并添加'Type = ProgressBar;' （包括分号）然后单击“ 确定”按钮。

（您可以向“ 标记值”添加更多选项，如“ 附加进度栏选项”表中所述。）

3

单击元素，然后按Ctrl + Shift + Y或右键单击并选择“隔离可见性”选项。将显示“隔间可见性”对话框。

4

选中“Show Element Compartments”面板中的“Tags”复选框，然后单击“ OK”按钮。

现在，进度条将显示在图表上的元素上，标记值名称位于条形图上方。

五

在“ 标记值”窗口中，通过在标记的“值”字段中键入1到100之间的数字来指示进度。在图表上，进度条的适当长度以绿色填充。

1

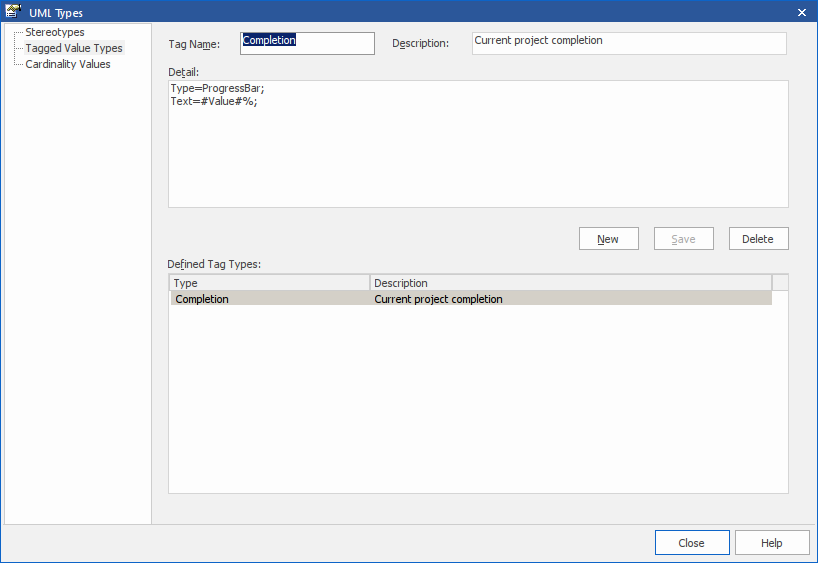

选择“配置>参考数据> UML类型”功能区选项以显示“UML类型”对话框，然后单击“ 标记值类型 ”选项卡。

2

在“标记名称”和“描述”字段中，键入标记值的名称和描述。在“详细信息”字段中，键入选项参数及其标记值的值。单击“ 保存”按钮，然后单击“ 关闭”按钮。

（选项参数在“ 附加进度栏选项”表中进行了描述。）

3

选择“开始>浏览>属性> 标记值 ”功能区选项以打开“ 标记值”窗口（如果尚未打开）。

在图表上选择一个元素，然后在Tagged Values窗口中单击（New Tagged Value）按钮。

在“标记值”对话框的“标记”字段中，单击下拉箭头并选择在步骤2中创建的标记值，然后单击“ 确定”按钮。

4

在图表上，右键单击元素并选择“Compartment Visibility”选项以显示“Compartment Visibility”对话框。

五

选中“标签”复选框，然后单击“ 确定”按钮。

6

在“ 标记值”窗口中，更改“值”字段中的数字几次，每次单击该字段。请注意它对进度条的影响。

MINVAL

使用MinVal选项设置要在进度条上显示的最低允许值。

• 语法：MinVal = <number>;

设置MinVal = 10的进度条; 将从10开始。低于10的值将不会显示在其上。

如果已定义最大值（MaxVal），则进度条将显示MinVal和MaxVal（包括）之间的任何值; 否则，最大值将默认为MinVal + 100.因此，如果MinVal = 10，则进度条可以显示10到110（含）之间的值。

MaxVal最大值

使用MaxVal选项设置要在进度条上显示的最高允许值。

• 语法：MaxVal = <number>;

设置MaxVal = 300的进度条; 将显示高达300且包括300的值。不会显示高于300的值。

如果设置了最小值（MinVal），则进度条将显示MinVal和MaxVal（包括）之间的任何值; 否则最小值将默认为0.因此，如果MaxVal = 300，则进度条可以显示0到300（含）之间的值。

文本

使用“文本”选项可以定义要在进度条右侧显示的其他文本。文本可能是资源名称，也可能是项目总允许预算的当前占用量。

• 语法：Text = <text>; - 显示已定义的文本字符串，例如“David Brown的任务”
• 语法：Text =＃Value＃; - 显示进度条标记值的值，例如'462'（标记值名称本身可能指示值或单位的类型）
• 语法：Text = <text>＃Value＃<text>; - 在其之前和/或之后显示带有文本的进度条标记值的值，例如'$ <value> $ 100,000'

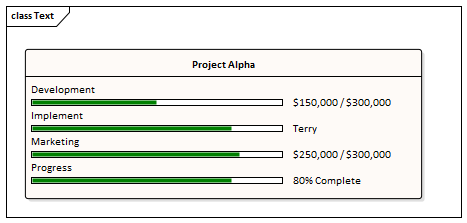

此图显示了使用“文本”选项的许多示例。

隔离

默认情况下，元素中的进度条与其他类型的标记值一起显示在单独的隔离专区中（前提是图和/或元素设置为显示标记隔离专区）。

当元素上有多个进度条，每个进度条与项目的不同因素有关时，区分它们会变得更加困难。在这些情况下，可以将进度条设置为在特定隔室中显示，以提高清晰度。这也提供了额外的标签。因此，您可能有一个与成本相关的元素，以及两个或多个表示不同部门成本的分区，其中部门名称反映在分区名称中。或者每个包含两个或更多进度条的隔间，例如，指示每个部门中任务的成本和完成百分比。

• 语法：Compartment = <name>;

要将多个进度条添加到同一个隔离专区，只需为进度条指定相同的隔离专区名称。

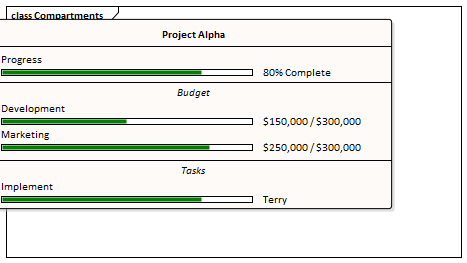

此示例显示Text参数示例中的元素，但使用隔离专区有助于提高可读性。

BackClr

使用BackClr选项覆盖用于进度条未填充部分的颜色。

• 语法：BackClr = <color>;

<color>可以是各种值中的一种，例如浅灰色的RGB值rgb（198,198,198）。

有关设置颜色时可用值的完整列表，请参阅“ 进度栏颜色选项”表。

FillClr

使用FillClr选项覆盖用于进度条填充部分的颜色。

• 语法：FillClr = <color>;

<color>可以是多种选项之一，例如十六进制值＃0000ff为鲜红色。

有关设置颜色时可用值的完整列表，请参阅“ 进度栏颜色选项”表。

BorderClr

使用BorderClr选项覆盖围绕进度条边缘绘制的颜色。

• 语法：BorderClr = <color>;

<color>可以是多种选项之一，例如关键字elementtext，用于选择与当前元素的文本颜色相同的颜色。

有关设置颜色时可用值的完整列表，请参阅“ 进度栏颜色选项”表。

RGB（红，绿，蓝）

使用rgb值，您可以设置红色，绿色和蓝色组件以创建所需的颜色。

示例：BackClr = rgb（46,139,87）; //将进度条的未填充部分设置为海绿色。

• 红色，绿色和蓝色值的范围均为0到255

此选项可与“布局”选项卡中的颜色选择器结合使用，因为它们为当前选定的颜色提供RGB值。

hsl（色调，饱和度，亮度）

使用hsl与使用rgb非常相似。然而，与rgb不同，通过简单地调整亮度或通过调整饱和度来增加或减少颜色的强度，更容易创建相同颜色的更亮或更暗的版本。

例如：FillClr = hsl（197,71,73）; //将进度条的填充部分设置为天蓝色。

• 色调值的范围为0到360
• 饱和度和亮度值各自的范围为0到100

十六进制值

也可以使用十六进制值定义颜色。

示例： BorderClr：＃000000; //将进度条的边框颜色设置为黑色。

• 十六进制值的范围从＃000000到#ffffff

HTML颜色名称

在为进度条定义颜色时，也可以使用标准Web颜色名称。

例如： fillclr = aliceblue; //将进度条的填充部分设置为标准颜色'aliceblue'

• Enterprise Architect支持140种标准HTML颜色名称。

元素颜色

使用ElementFill，ElementLine或ElementText将颜色值设置为当前所选元素的填充，线条或文本颜色（即，ElementFill将应用元素的当前填充颜色）。

通过使用修改器s：= <value>和l：= <value>可以进一步细化设置的颜色，以修改颜色的饱和度和亮度，使分配给进度条的颜色略微改变当前所选元素的版本颜色。

如果希望元素改变颜色（例如使用图表图例）以保持进度条与元素正确主题，则这些设置非常有用。

示例： backclr = elementfill：s = -10：l = 20：; //将进度条的未填充部分设置为与元素的填充颜色相同，但颜色饱和度降低10％，亮度增加20％。

• s和l可以是任何值; 但是，结果可能会根据当前选择的颜色而有所不同（例如，与较暗的颜色相比，在非常浅的颜色上，亮度增加20％可能不明显）

没有

none关键字用于指示不应对所选字段应用任何颜色。

示例： borderClr = none; //从进度条中删除边框。
