图例

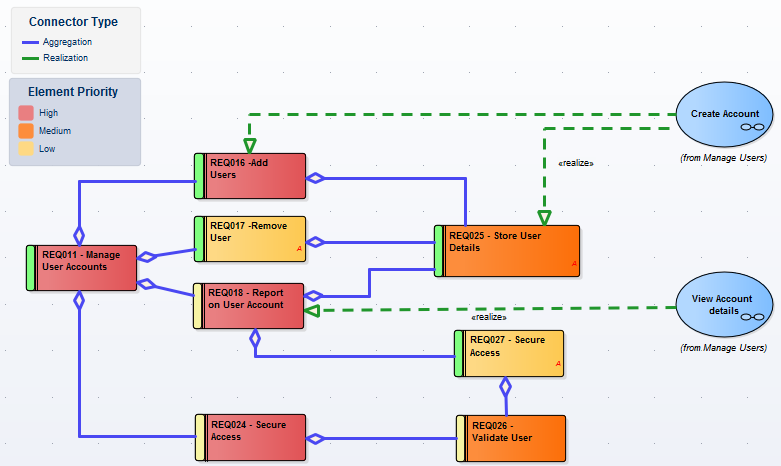

图表图例是一个元素，您可以将其添加到图表中，以提供有关当前图表中使用的颜色和/或线条粗细和样式的信息，其中这些颜色和其他样式具有某些特定含义。例如，通常具有表示特定颜色指示特定元素状态或版本的图例。连接器可能会根据它们是特定类型还是方向而着色。根据某些其他属性或条件，元素边框可能更厚或更薄。

图例具有其他功能，包括能够以不同方式并根据不同规则和过滤器自动着色元素。图例被归类为元素，将在项目浏览器中列出; 但是，它们不会显示在图表上显示的包的内容中。

接下来的主题详细介绍了设置图例的机制，但首先是快速概述。

简单的图例

Simple Legends是提供手动配置的键集的类型，它引用了图中使用的各种样式。例如，可以手动将元素设置为用红色填充，并且可以配置图例以指示红色表示“过期”。这是一种非常有用和强大的方式，可以提供有关所使用的约定和样式以及它们所代表的含义的信息。您可以在图表中创建和添加任意数量的简单图例。

汽车图例

自动图例是勾选了“自动颜色”复选框的图例。这使Legend变为更“活跃”的模式，并且将影响图表的实际绘制方式，而无需您手动更改显示的元素。

例如，可以设置一个图例，该图例将图表上状态为“已验证”的所有需求元素设置为特定填充颜色。颜色将自动应用于过滤后的元素集，无需人工干预。这是一种非常强大的机制，用于提供图表的动态视图并实时显示内部属性，属性或状态。此技术可应用于元素填充，元素边框颜色，元素线粗细，连接线粗细和连接器颜色。

重要的是要记住，当设置自动颜色属性时，元素外观的更改仅动态应用于图例的图表，而不是永久性更改。如果取消激活图例，受影响的所有元素将返回其基本外观。

堆叠（多个）图例

更强大的是能够在图表上“堆叠”多个自动颜色图例，并让Enterprise Architect根据所有不同Legend条件的联合动态着色。例如，此方法允许您根据状态，根据阶段的组件，根据版本的用例等动态着色或影响要求的外观。通过堆叠多个图例，您可以创建一个非常丰富和详细的图表，以动态应用的样式传递大量信息。

图例入门

这些主题提供了在图表上创建和配置图例的必要信息。请记住，您可以在任何级别使用Legends，从Simple类型到更动态的自动着色和堆叠样式。
