序列元素

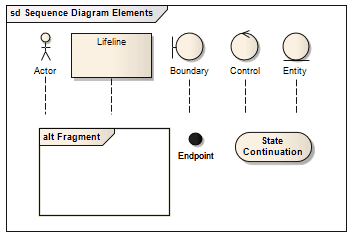

此示例显示了序列图及其原型显示的一些可能元素。

元素描述

元素

描述

请参阅

参与者

运行时的actor实例; 这可以描绘为人物形象或矩形符号。

参与者

生命线

具有构造型生命线的对象元素。

生命线

边界

表示用户界面屏幕或输入/输出设备。

边界

实体

持久性元素 - 通常实现为数据库表或元素。

控制

控制

控制工作完成的时间和方式的活动组件。

实体
