序列图的布局
偏移序列消息的垂直分隔
步骤 |
描述 |
请参阅 |
---|---|---|
1 |
在序列图中选择适当的消息。 |
|
2 |
使用鼠标根据需要向上或向下拖动消息。 当您在生命线上向上或向下拖动消息时,该消息下方的任何消息或片段都会向上或向下移动相同的数量。 如果启用了“重新排序消息”选项,则当您向上或向下拖动消息时,消息将交换位置,而不是简单地移动位置。或者,在移动消息时按住 ,以获得相同的结果。在Windows下(但不在Linux或虚拟机下),您也可以以相同的方式使用 。 当您将一条消息移到另一条消息时,会显示一个工具提示,提醒您“从布局启用重新排序消息” 无论是否启用该选项,都可以帮助重新排序消息。您可以通过取消选中“首选项”对话框的“图表>序列”页面上的“重新排序邮件时启用工具提示”复选框来隐藏此工具提示。 |
序列图选项 |

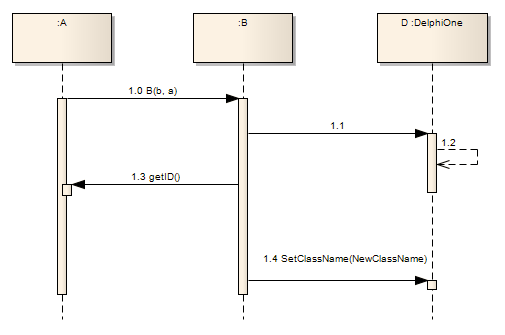

示例图
此示例显示了序列图中空间的经济使用。
