表示元素的生命周期

使用表示为New或Delete消息类型的消息捕获元素生存期

步骤

描述

1

双击序列图中的消息以显示“消息属性”对话框。

2

在“生命周期”字段中,单击下拉箭头并选择“新建”或“删除”。

3

单击“ 确定”按钮以保存更改。

示例图

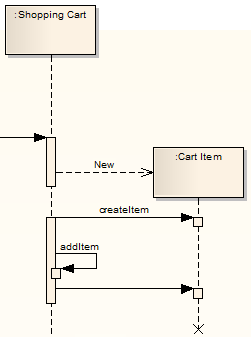

此示例显示具有特定创建和删除时间的两个元素。

笔记

  • 要在示例图中显示生命线上的终止X,您必须打开垃圾收集:'开始>查看>首选项>图表>序列:垃圾收集'
