活动参数节点

描述

活动参数节点接受活动的输入或提供活动的输出。

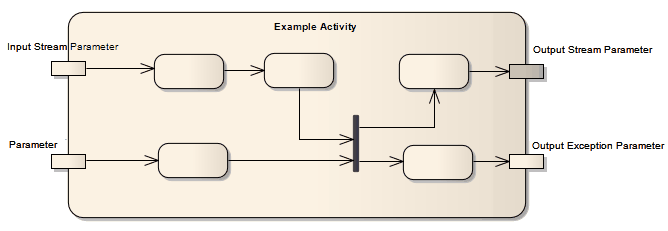

此示例描述了为活动状态图定义的两个入口参数和一个输出参数。

为活动定义活动参数节点

步骤

描述

1

右键单击元素并选择“新元素” 活动参数'选项。

2

将显示“属性”对话框,提示输入嵌入元素的名称和其他属性。

3

要进一步定义新的活动参数,请选择“属性”对话框的“参数”选项卡并定义:

  • 类型
  • 默认值
  • 方向
  • 这是否是固定值
  • 多重上下界
  • 是否允许重复和
  • 是否有多重性

活动参数节点还具有“例外”和“流”选项:

  • 异常表示参数可以排除其他输出而发出值,通常是因为某些错误
  • Stream指示参数在执行活动期间是否可以接受或发布值

学到更多

OMG UML规范:

OMG UML规范(UML上部结构规范,v2.1.1,p.338)规定:

活动参数节点是用于输入和输出活动的对象节点。

...活动参数节点是流的开头和结尾的对象节点,它们提供了一种接受活动输入并通过活动参数提供活动输出的方法。

活动参数继承对Parameter的流和异常的支持。
