业务流程和应用程序

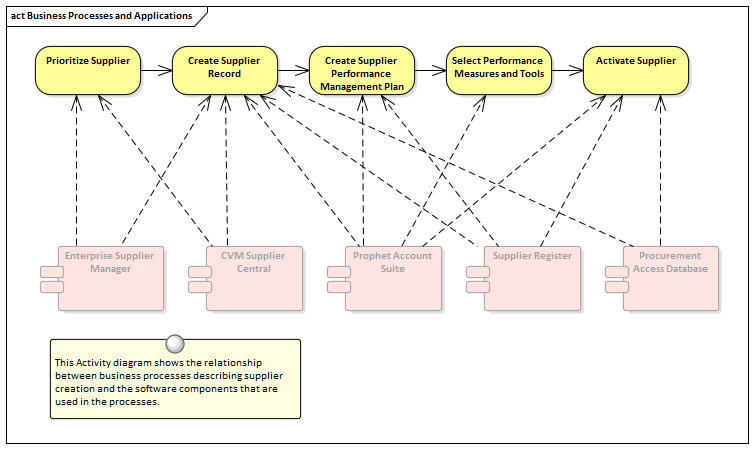

体系结构可以深入了解模拟组织如何执行其工作的业务流程与协助它们的应用程序组件之间的关系。Enterprise Architect可用于创建这些连接的表达可视化，这在分析当前状态模型时特别有用。组织通常是通过各种变化和发展形成的，从而形成一系列复杂的流程和一组相互复杂的应用程序。这通常会导致冗余，重复和效率低下，除非构建架构以可视化连接并突出显示问题，否则无法看到。

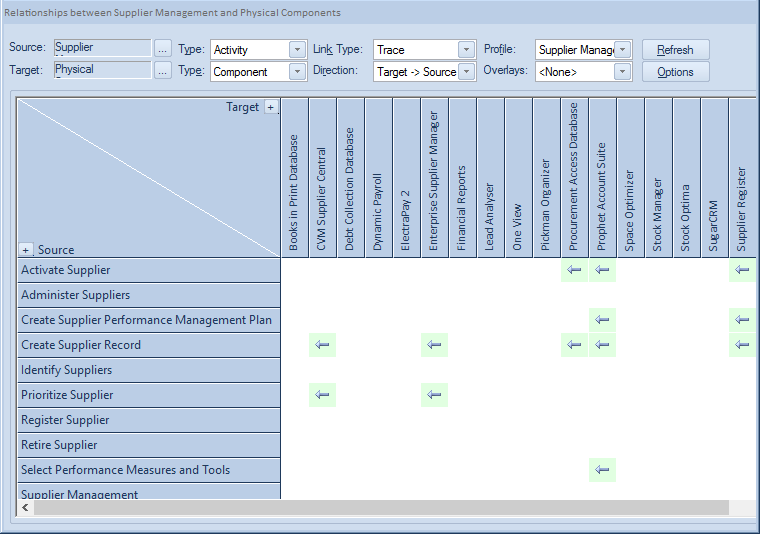

使用功能强大的关系矩阵可以显示业务流程和应用程序之间的相同关系，它提供了类似电子表格的界面，一些利益相关者会发现这种界面更易于访问和表达。可以通过查看特定进程并查看其指示支持该进程的应用程序的标记数来确定应用程序冗余。
