应用列表图和矩阵

应用列表

列表（有时称为目录）提供了查看一组应用程序的简单方法。该列表可以基于任意数量的标准，包括基线应用程序列表，目标应用程序列表或基于复杂标准的列表，例如特定利益相关者拥有的应用程序，这些应用程序在特定数据之前安装并且具有退休生活。这些列表可以简单地用于查看应用程序或添加新应用程序并更改现有应用程序。

Enterprise Architect具有用于处理应用程序列表的各种工具，并提供了动态构建列表，在选定部分或整个存储库中运行搜索的方法，应用可根据特定条件限制和排序列表的过滤器和排序机制。图表可以被视为元素列表，甚至可以被视为甘特图。还有一个非常灵活的规范管理器，允许将任何包视为元素列表; 这具有内置过滤功能，可以内联编辑注释和其他属性。

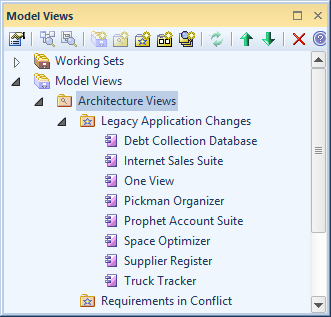

该模型视图工具是创建类似于项目浏览器的树形结构中元素列表的另一种方法，但是元素可以自由添加到收藏夹包中，或者由简单或复杂的搜索生成。在使用应用程序时，这一功能特别强大，可以创建任意数量的基于树形结构的列表。

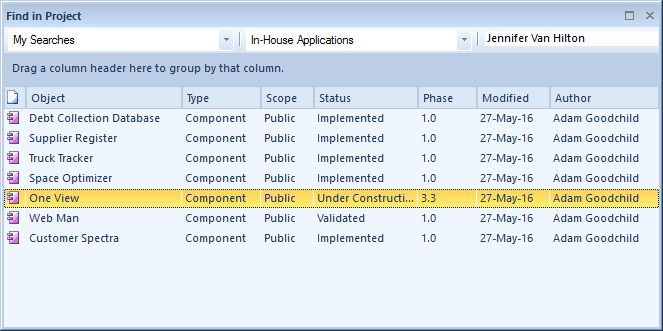

该型号搜索工具是另一种工具，它可以创建基于预定义或用户创建标准的应用程序或接口的列表。此工具可用作分析工具，以回答有关应用程序体系结构的问题。例如 - 查找内部构建的应用程序列表，这些应用程序对业务至关重要并且具有特定的所有者。

应用图

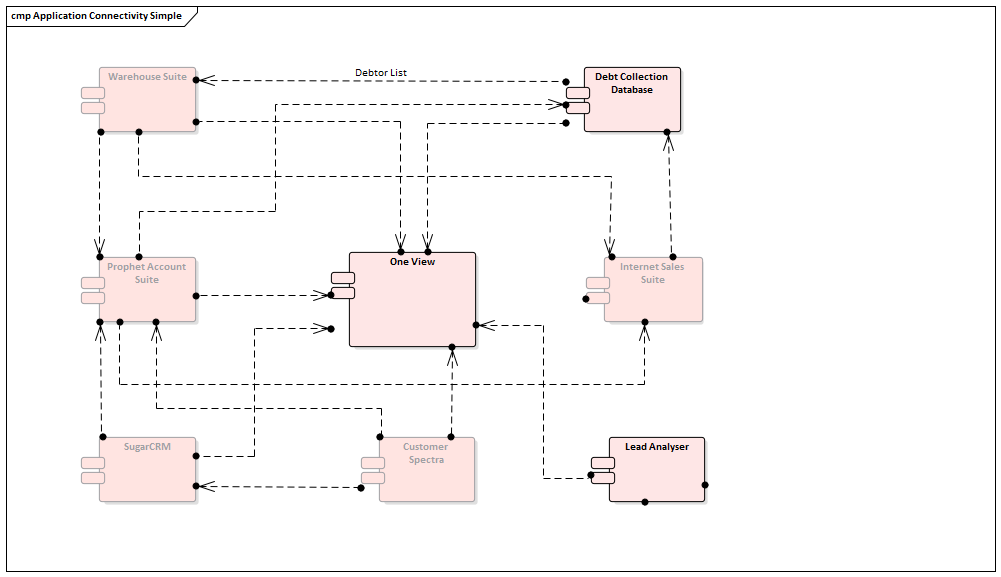

图是在应用程序体系结构中表达思想的最常用机制之一。它们可以是大幅面图，旨在提供应用程序的整个视图并打印到海报大小的纸张上，或者用于文档的较小图表。应用程序通信图是大型A0大小图的典型候选者，其中所有（或至少最重要的）应用程序都打印在单个图表中，其中的线条显示它们如何连接在一起，如果需要，包括有效负载。同样，应用程序通信图可以仅使用一组实现业务服务或功能的应用程序来创建。

应用矩阵

矩阵为图表和列表提供了另一种视图，并允许利益相关者在熟悉的类似电子表格的视图中查看两组元素之间的关系。矩阵可以在应用程序和功能或应用程序和业务流程之间或任何其他元素之间，包括在同一组应用程序之间显示连接。可以在创建存储库时设置和保存矩阵配置文件，并且在添加元素时，关系将变得可见。如果需要进一步分析，矩阵也可以方便地导出到CSV文件，以便可以在电子表格应用程序中打开。
