在图上创建新元素
模型由元素构成,每个元素都有自己的含义,规则和符号。通常,在模型中创建新元素时,您希望在图表上使用该元素。最简单的方法是直接在图上创建元素。在此过程中,我们将使用Requirement元素作为示例。
在模型中的图表上创建新元素
步骤 |
描述 |
请参阅 |
---|---|---|
1 |
显示“ 属性”窗口 ; 选择“开始>浏览>属性>属性”功能区选项。 还显示Diagram Toolbox ; 选择“设计>图表>工具箱”功能区选项 |
|
2 |
在图表视图中显示要在其上创建元素的图表。 要打开图表,请在项目浏览器中双击图表名称。 将打开该图表并更新工具箱以显示适用于该类型图表的元素和关系的类别。 在此示例中,我们必须将其更改为“自定义”工具箱。单击以显示“查找工具箱项”对话框,并指定“自定义”。 |
图表视图 |
3 |

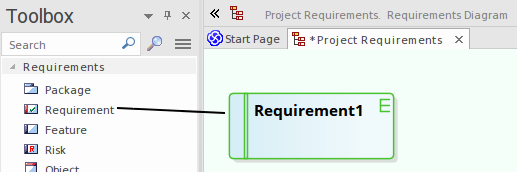

单击工具箱中的相应图标以选择要创建的元素类型(在此示例中为Requirement元素)。 元素类型在工具箱中突出显示。 |
|
4 |
单击要放置元素的位置的图表。

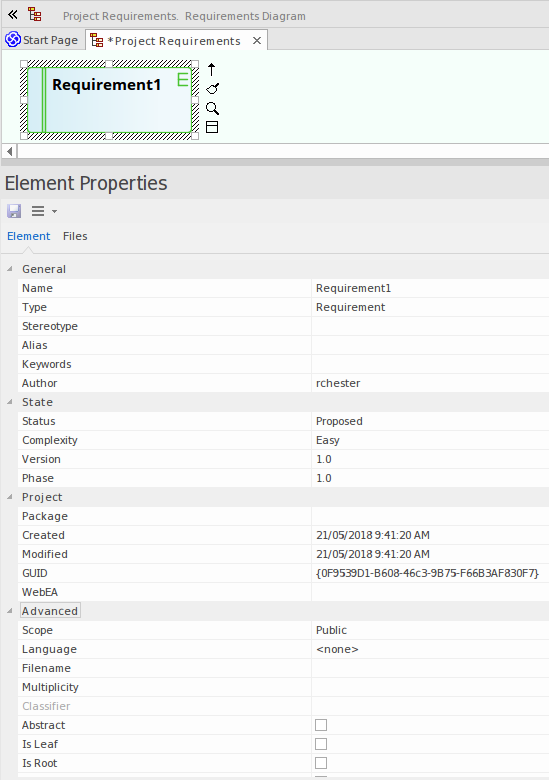

新元素创建为包含图表的Package的子元素,并放置在光标位置的图表上。 元素的初始详细信息显示在“ 属性”窗口中。 |
|
5 |
使用“ 属性”窗口定义元素的名称以及它应具有的其他属性。 |
修改属性 |
6 |
右键单击图表背景,然后选择“保存当前更改”选项。 |
笔记
- 您还可以从项目浏览器将现有元素拖放或粘贴到图表上
- 如果要创建一种类型的多个元素,则在创建第一个元素后,只需按 或 即可创建该类型的下一个元素
- 您还可以使用“工具箱快捷方式”菜单,使用工具箱主要工具的快捷方式创建元素; 按 或 键以显示此菜单
