快速链接器
如果要在图表上快速创建新元素和连接器，可以使用初始元素上的快速链接器来指导您创建相应类型的相关元素和连接器，而无需权衡其中的所有选项。图工具箱。

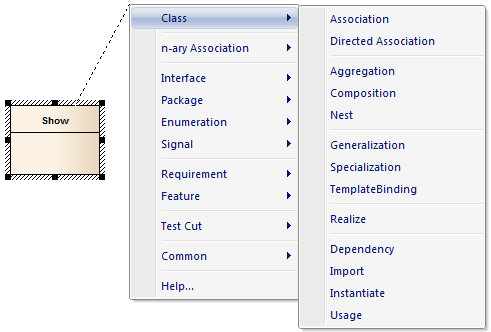

快速链接器由成对菜单组成，这些菜单列出了适合所选元素上下文的最常用对象。您只需从第一个菜单中选择所需的元素类型，然后显示第二个菜单，在原始元素和新元素之间提供适当类型的连接器选项。选择连接器时，将创建一个连接到初始元素的新元素，并包含任何从属对象，如对象节点和动作引脚。
如果将“快速链接器”箭头拖动到图表上的现有元素上，则仅显示连接器菜单，以便选择要在两个现有元素之间创建的连接器类型。
有两种方法可以访问“快速链接器”菜单。
访问
描述 |
详情 |
请参阅 |
|---|---|---|
|
单击快速链接箭头 |
单击图表中的元素时，快速链接器箭头将显示在元素的右上角：
单击此箭头并将其拖动到要创建新连接器和元素的方向。释放鼠标按钮时，将显示元素菜单。选择元素类型时，将显示连接器菜单。
选择连接器类型时，元素和连接器将添加到图表中显示菜单的位置。 |
|
|
按Ctrl + Shift +箭头键 |
选择元素后，按Ctrl + Shift键和键盘箭头键，键入要创建新连接器和元素的方向（右，左，上或下）。 元素和连接器菜单显示如上。选择连接器类型时，将在与所按箭头键相对应的元素边缘创建新元素和连接器。例如，如果按向右箭头键，则会在原始元素的右侧创建新元素。 |
笔记
- 在序列图上使用Ctrl + Shift + <箭头键>方法时，不能使用向上或向下键; 右键和左键创建连接到生命线元素
- 在时序图上使用Ctrl + Shift + <箭头键>方法时，不能使用右键或左键
- 如果快速链接器建议的连接器和元素不包含所需的类型，则可以从“ 图工具箱”页面创建它们
- 技术开发人员可以创建新的或不同的列表以及元素和连接器的组合
