应用过程指导

开发系统或体系结构的模型可以包括任何数量的复杂过程,这些过程需要在重要阶段采用通用的结构化方法和精心组织的检查点。Enterprise Architect通过提供一系列流程指南模板帮助您快速建立此类流程的组织,每个模板都包括阶段,每个阶段的流程注释步骤,支持信息的链接以及要完成的检查表以确保在开始下一阶段之前已经实现了所有必需的目标。

每个流程指南模板都包含一个活动图,其中操作描述了活动的每个步骤,每个操作旁边的一个或多个清单列出了子步骤。您可以在模型中从选定的模式生成一个包,并根据您自己的过程定制结构。然后,用户可以按照过程从初始节点开始并完成每个步骤,检查其核对表上的每个项目,直到任务完成。

此功能支持的过程域和过程范围很广,并且会不断添加。

访问

功能区

设计>包>插入>使用模型向导插入>过程指导

其他

项目浏览器标题栏:>管理>流程指南

项目浏览器标题栏:>模式>管理>流程指南中的新模型

上下文菜单

右键单击Package | 使用向导>管理>流程指南添加模型

键盘快捷键

Ctrl + Shift + M >管理>流程指导

应用流程指导模式

使用流程指导模式设置任务指南非常简单。

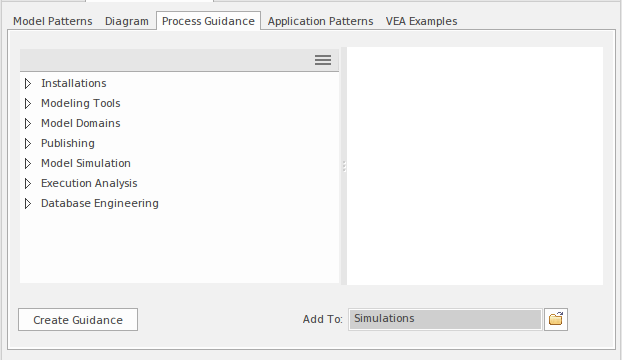

在“添加到”字段中,单击图标,找到并选择包以保存任务指南。

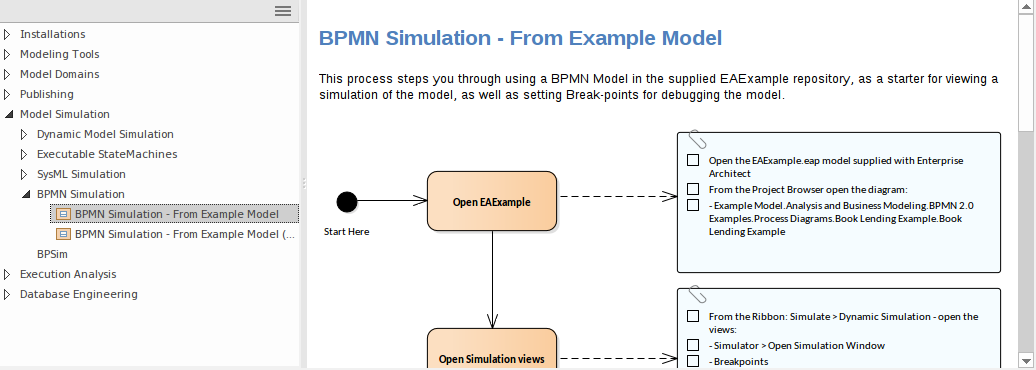

然后,在主面板中,单击针对过程域的白色箭头以进行选择,然后展开“模式”组,直到找到要使用的模式组。相应的Pattern图显示在右侧面板中。

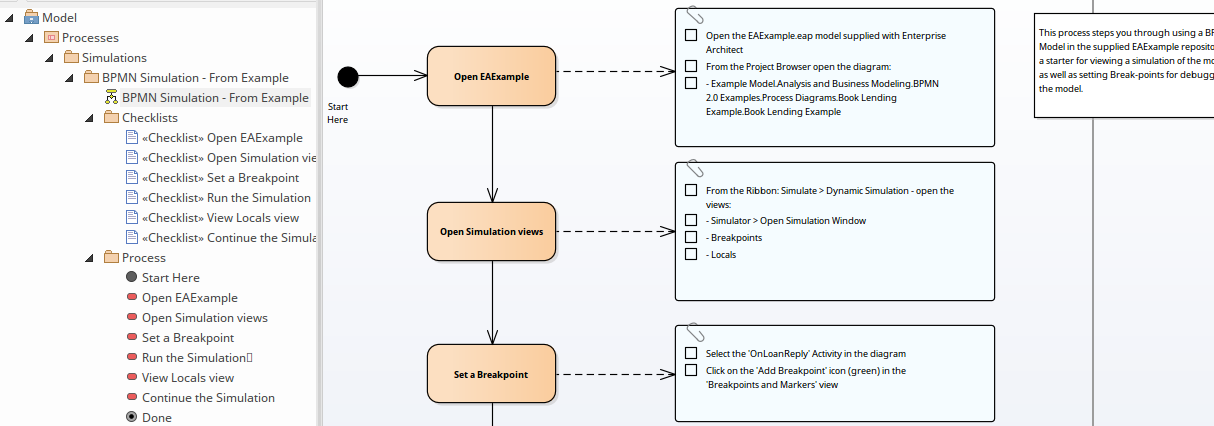

单击“ 创建指导”按钮项目浏览器中,模式生成一个以模式命名的包和活动图,以及两个包含Checklist元素和过程元素的子包。您可以编辑这些对象以根据您的特定过程进行定制。

您可以通过过滤显示的模式组列表来减少“过程指导”选项卡中显示的模式数量。单击面板标题中图标以显示“ 过滤器组”对话框,您可以在该对话框中清除或选中七个模式组中的每一个的复选框,以在选项卡上显示或隐藏它们。
