图例秘钥

图上的Legend元素提供了该图中使用的元素和连接器外观约定的键。使用“图例”对话框以及元素和连接器选项卡,可以在Legend元素中单独定义每个元素或连接器约定。如果要以特定顺序显示图例项目,可以调整元素上列出项目的顺序。

您可以在图表上创建多个图例,以表示特定的条件组合。

访问

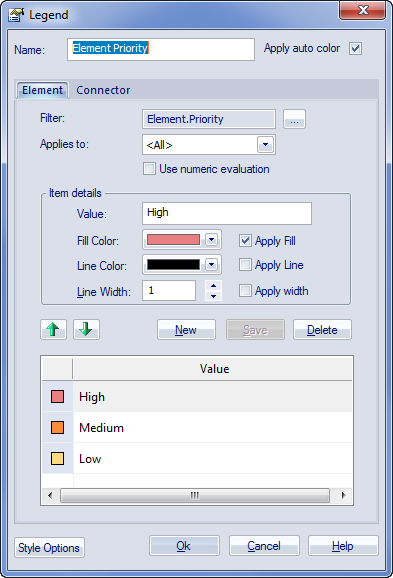

可以使用此处概述的任何方法显示图例元素的“属性”对话框。

功能区

设计>元素>属性>属性

上下文菜单

右键单击Legend元素| 属性

其他

双击Legend元素

将图例添加到图表中

选项

详情

请参阅

名称

此字段默认为名称“图例”; 如有必要,请改写或编辑名称。如果您使用“应用自动颜色”功能,则可以使用图例标题来说明要过滤的对象属性。

应用自动颜色

如果要根据“ 过滤器 ”字段中标识的对象属性自动应用外观约定,请选中此复选框

过滤

单击按钮,首先,选择约定是应用于元素(或连接器)属性还是应用于标记值

对于元素或连接器,将显示属性列表,您可以从中选择适当的类型。

对于标记值,选择是使用自定义标记还是选择标准标记。在任何一种情况下,都会显示“选择标记值”对话框。此对话框有一个下拉字段,您可以从中选择要应用外观约定的标记。根据您选择的选项填充下拉列表:

  • 全局标记值 - 使用项目中的所有全局标记填充下拉列表; 因此,您可以选择适用于大量元素的标记
  • 来自所选元素的标记值 - 单击“ 选择元素”按钮,找到并选择所需元素; 这将使用该元素中的Tagged Values填充下拉列表,以便您可以从一组特定的标记中进行选择

请注意,标签不必已存在; 如有必要,您可以输入新标签的名称。

单击“ 确定”按钮以应用您的选择。

适用于

单击下拉箭头并选择要应用过滤器的元素或连接器的类型,以及外观约定。如果要将约定应用于所有类型的元素或连接器,请选择<全部>。

使用数字评估

如果约定的自动应用必须评估属性的数值,请选中此复选框。例如,如果要将颜色应用于Phase为3.0的元素,则可以简单地匹配该值; 没有必要进行评估。如果要将颜色应用于Phase值小于4的元素,则必须评估Phase值以查看它们是否小于4(并且不等于4)。

必须选中“应用自动颜色”复选框才能使此复选框生效。

键入要应用的外观约定必须满足的标记或属性的实际值。您可以使用以下值中的任何运算符:

  • ..(包容范围); 例如,3..6种颜色的对象,其属性值为3,4,5或6
  • <(小于); 例如,<4种颜色的对象,其属性值为1,2或3
  • >(大于); 例如,> 4种颜色的对象,其属性值为5或更大
  • =(等于); 例如,= 5种颜色的对象,其属性值为5且仅为5
  • n(单个数字,等于)
  • n:y:x:z(匹配任何等于其中一个值的数字); 例如,2:4:6:8颜色对象,其属性值为2,4,6或8

您输入的值将成为图例中约定项的名称。

填色

单击向下箭头并选择用作与选择条件匹配的元素的填充或背景颜色的标准颜色。

如果您在图表上手动应用了非标准颜色,则应从托盘底部提供。如果没有,请单击“ 其他”按钮,从较大的托盘中选择或将其定义为自定义颜色。

创建自定义颜色

申请填写

(默认为选中;如果未选择“应用自动颜色”,则禁用。)

如果您不希望自动应用填充颜色(即,您只希望自动应用线条颜色和/或线宽),请取消选中该复选框。此设置适用于整个Legend,而不仅仅适用于Legend上的键。

线条颜色

单击向下箭头,然后选择用于连接器线或元素边框的标准颜色。

如果您在图表上手动应用了非标准颜色,则应从托盘底部提供。如果没有,请单击“ 其他”按钮,从较大的托盘中选择或将其定义为自定义颜色。

创建自定义颜色

申请行

(默认为选中;如果未选择“应用自动颜色”,则禁用。)

如果您不希望自动应用线条颜色(即,您只希望自动应用填充颜色和/或线宽),请取消选中该复选框。此设置适用于整个Legend,而不仅仅适用于Legend上的键。

线的粗细

或者:

  • 使用不同的值(介于1和5之间)来改变线条粗细值,或者
  • 单击“旋转器”箭头以增加或减少厚度

申请宽度

(默认为选中;如果未选择“应用自动颜色”,则禁用。)

如果您不想自动应用线宽(即,您只希望自动应用填充颜色和/或线条颜色),请取消选中该复选框。此设置适用于整个Legend,而不仅仅适用于Legend上的键。

单击此按钮可清除字段,以便在图例中定义新的外观约定。考虑有关多个约定和多个Legend元素的要点。

创建图例

保存

单击此按钮可保存对外观约定所做的任何更改。

删除

单击此按钮可删除在当前列表中选择的外观约定。

列出为图中的对象定义的外观约定。

向上

如果列出了多个定义,请单击此按钮将所选项目移动到更靠近列表开头的位置。

向下

如果列出了多个定义,请单击此按钮将所选项目移动到更靠近列表末尾的位置。

风格选项

单击此按钮可定义或编辑Legend元素本身的外观。

图例属性

ok

单击此按钮可保存当前更改并关闭对话框。

取消

单击此按钮可中止所做的任何未保存的更改,然后关闭对话框。

笔记

  • 关闭对话框时,将显示Legend元素,显示定义的所有外观约定; 首先列出元素约定,其下面是连接器约定,由Legend元素上的一条线分隔
