接收
接收是分类器的一个特征,它是从一个信号元素派生出来的; 它模拟信号的接收。接收的处理方式与操作相同,并且在显示元素分隔符的情况下,它们在自己的分区中显示。
如果没有Signal元素,则无法创建接收,该元素已存在或创建为创建接收的步骤。接收的名称是从Signal元素的名称中提取的,Signal的属性定义了接收的参数。对信号的任何更改都会反映在接收中,反之亦然。
创建一个接待处
步骤 |
描述 |
请参阅 |
---|---|---|
1 |
在项目浏览器或图表中创建Signal元素。 |
图工具箱 信号 直接向包添加元素 |
2 |
在图上创建或拖动Class元素。 |
从项目浏览器中删除元素 |
3 |

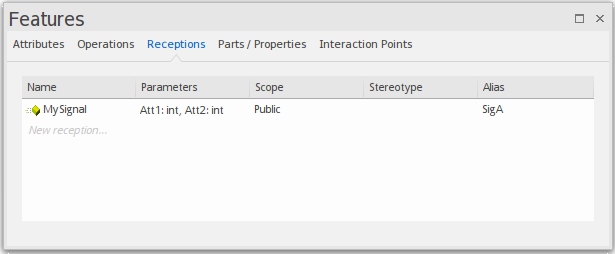

右键单击Class元素,然后选择'Features&Properties | 招待会的选择。“ 功能”窗口显示在“接收”页面上。
|
|
4 |
单击“名称”列中新接收文本右侧的按钮。将显示“选择信号”对话框(“选择<项目>”对话框的变体)。 |
选择 |
5 |
浏览并单击Signal元素。(如果您没有在开始时创建Signal元素,则可以使用 立即创建一个新的Signal元素。) |
|
6 |
单击“ 。Signal元素的名称和属性用于生成Reception的名称和参数。 |
|
7 |

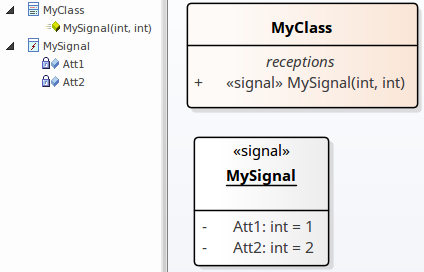

单击“ 项目浏览器中记下“类”和“信号”元素的外观。 ,并在图表和
|
OMG规范
(UML上部结构规范,v2.1.1,p.447 - 448):
接收是声明分类器准备对信号的接收作出反应的声明。接收指定信号并指定预期的行为响应。处理信号的细节由与接收或分类器本身相关联的行为指定。...使用与关键字<signal>的操作相同的符号显示接收。
