限定符

限定符是关联端点，部件，端口或属性的有序属性集，用于限制两个分类器或对象之间关系的性质。您可以在“限定符”对话框中定义限定符，通过单击“关联”，“部件”，“端口”或“属性”属性对话框中“限定符”字段末尾的按钮可以显示该限定符。

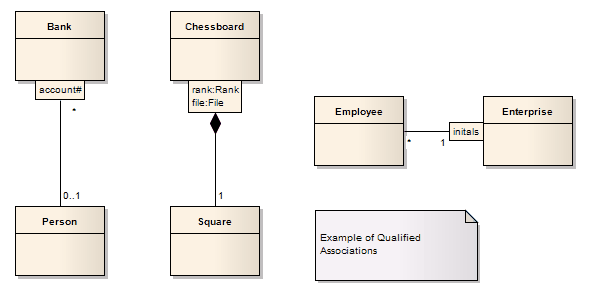

例子

笔记

在“属性”对话框的“限定符”字段中键入多个限定符时，请用分号分隔它们; 然后每个限定符显示在一个单独的行上; 例如，在图中，限定符的排名：排名;文件：文件'已经呈现为两行，换行符为; 字符
您可以在“首选项”对话框的“图表”页面中启用或禁用限定符矩形（选择“开始>视图>首选项>图表”功能区选项） - 如果禁用，则使用旧样式文本限定符; 不建议您禁用限定符，因为它们是UML的组成部分
您可以在“首选项”对话框的“链接”页面中的限定符矩形上启用或禁用温和阴影

学到更多

属性

OMG UML规范：

OMG UML规范（UML上部结构规范，v2.1.1，第129页）规定：

限定符声明关于限定端的实例的关联实例集的分区（限定实例位于限定符附加的末尾）。限定符实例包含每个限定符属性的一个值。给定限定对象和限定符实例，关联另一端的对象数量由声明的多重性约束。在多重性为0..1的常见情况下，限定符值相对于限定对象是唯一的，并且最多指定一个关联对象。在多重性0 .. *的一般情况下，关联实例的集合被划分为子集，每个子集由给定的限定符实例选择。在多重性1或0..1的情况下，限定符具有语义和实现结果。
