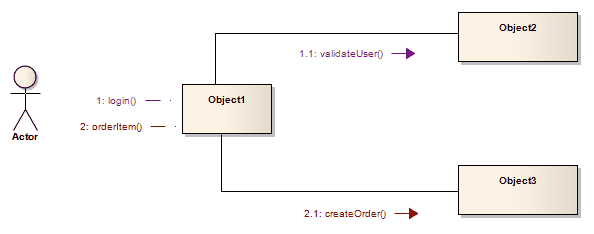

创建通信消息

创建通信消息

步骤

描述

1

打开图表(通信,分析,交互概述,对象,活动或StateMachine之一)。

2

添加所需的对象。

3

在每对通信对象之间添加关联关系。

4

右键单击关联以显示上下文菜单。

5

选择将消息从一个对象添加到另一个对象的选项。

6

显示“消息属性”对话框时,键入名称和任何其他所需的详细信息。

7

单击“ 确定”按钮

添加消息,连接到关联和对象实例。

8

将消息移动到所需位置。

学到更多
