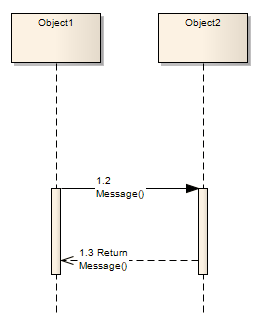

消息（序列图）

图工具箱

单击“消息”图标，单击源对象并将光标拖动到目标对象

（如果未显示“消息属性”对话框，请右键单击消息并在“消息属性”菜单选项上单击鼠标右键）

信息

输入消息名称。

如果消息流是朝向Class元素（从类图中删除）或具有分类器的生命线元素，并且目标类已定义操作，则可以单击下拉箭头并选择适当的操作名称; 然后，Message反映目标类操作。

您还可以在列表中包含元素分类器已继承的操作。为此，请选中“显示继承的方法”复选框。

操作

如果目标类上的可用操作不合适，请单击此按钮并使用“操作”对话框在目标元素中定义新操作。

如果在不引用目标类操作的情况下创建消息，则不会向目标类添加新操作。

参数

键入消息具有的任何参数，以逗号分隔的列表。

参数（S）

（可选）键入与每个参数对应的实际值，以逗号分隔的列表。

回报价值

如果Message具有返回值或类型，请在此字段中指定它。

显示继承的方法

选中此复选框以包含目标元素的分类器继承的操作，在“消息”字段中可用的操作的下拉列表中。

清除复选框以仅显示分类器本身的操作。

分配

如果消息流来自具有已定义属性的分类器的Class元素或Lifeline元素，请单击下拉箭头并选择适当的属性名称。

消息反映了源类的属性; 您无法在此处向源类添加其他属性 - 如果未列出任何适当的属性，请打开Class元素的“Properties”对话框并添加所需的属性。

否则，可以选择键入要为其分配消息流的对象的名称。

铅板

（可选）键入或选择连接器的构造型（如果输入，则显示在图表上）。

别名

（可选）键入Message名称的别名。

在图中，如果在“Diagram Properties”对话框的“Diagram”选项卡上选中“Use Alias if Available”复选框，则会显示别名而不是Message name。

条件

键入任何必须为true的条件才能发送消息。

约束

键入发送消息时可能存在的任何约束。

迭代

选中该复选框以指示Message将迭代，直到指定的条件值为false。图中的条件语句以星号（*）为前缀。

如果指定的条件为真，则清除该复选框以指示仅在进程周期内发送一次消息。

启动新组

（对于通信图消息）。选中此复选框可将消息（以及所有后续消息）重置为具有新初始编号的单独组。

同步

单击下拉箭头并根据需要选择“同步”或“异步”。

值'Synchronous'禁用'Kind'字段; 同步消息始终是呼叫。

类

当“同步”字段设置为“异步”时，将启用此字段。

单击下拉箭头，根据需要选择“呼叫”或“信号”。

生命周期

选择“新建”以在消息末尾创建新元素，或选择“删除”以在消息末尾终止消息流。

如果两种情况都不适用，请将字段设置为“<无>”。

回归

如果您创建的消息是返回消息，请选中此复选框。

笔记

（可选）键入任何解释性注释，如果您愿意，可以格式化。

OK

单击此按钮以保存消息定义。

• 您可以在“时序详细信息”对话框中更改消息的时序详细信息，并使用“常规顺序”强调紧密排序的消息序列

• 要在序列图上切换消息编号，请选中​​或取消选中“首选项”对话框中的“显示序列编号”复选框

取消

单击此按钮可关闭对话框而不保存您输入的任何数据。
