基础设施

任何可观大小的组织通常将经营许多设施或位置。这些将包括公司办公室，数据中心，灾难恢复中心，店面和仓库等结构，以及酒店，机场，传输中心，车辆，船舶，停车场等各种具体位置。这些位置通常将在业务级别建模，以模拟关注点，例如业务执行的位置，流程和人员的位置，以及特定功能和业务功能所需的位置。例如，在救护车上执行哪些业务流程？在信息层面将需要类似的模型来指示数据的创建，存储和利用的位置; 例如，哪些位置可以创建患者记录？在应用程序架构级别，应用程序和特定位置之间的关系将是重要的; 哪些应用程序用于机器人辅助仓库以及弹出式自助服务终端需要哪些应用程序？

在物理或虚拟机运行的基础架构级别，位置对于推理可访问性，带宽，性能，安全性等至关重要。应该注意的是，从云计算的角度来看，除了可访问性区域或其等价物的映射之外，基础设施的位置变得无关紧要。实际上，在云环境中，大多数情况下这是不可能的，而且正如许多人所认为的那样，与确定正在执行进程的物理硬件的位置无关。

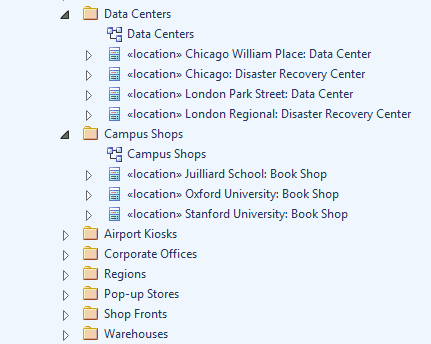

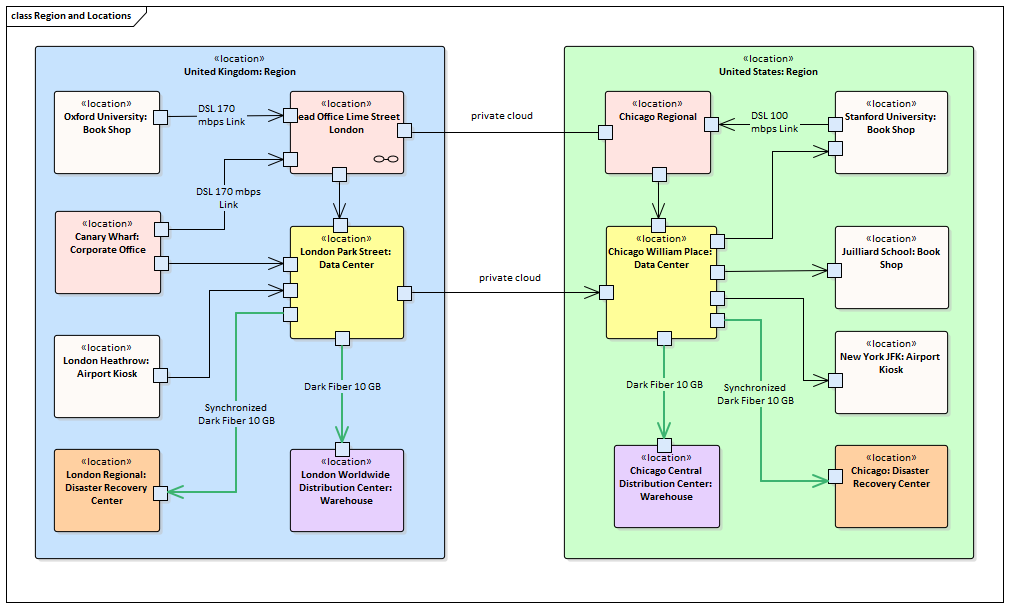

Enterprise Architect提供了各种各样的位置建模工具，在基础架构层面尤其如此。可以扩充用于对业务位置建模的相同元素，以创建表示基础设施如何与设施相关的表达模型，包括不同位置之间的通信结构的高级模型和所使用的协议。统一建模语言端口允许深入到设施的内部结构。例如，高级图可能使用每个设施边界上的端口描述公司办公室和数据中心之间的通信路径。然后，子图可以描述构成数据中心或公司办公室的路由器，交换机，服务器和其他基础架构元素。
