用户手册：Modeler （自动建模器）
1.自动建模器Modeler简介
2.文本生成图
3.文档生成图
4.模型复用库
5.活动图分析器
6.批量建模
6.1 批量创建元素
6.2 批量修改模型元素类型
7.模型重组
7.1 Composite 自动同步到 tree
7.2 Relocate Element
7.3 Clone Element 到当前图所在的包
8.操作演示
|
|
| 1、自动建模器Modeler简介 |
| 《

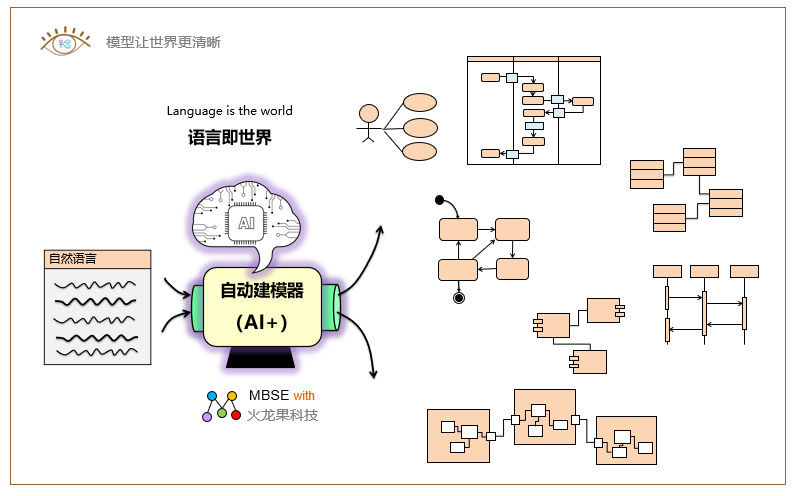

Modeler
》是由火龙果软件开发的 EA 插件，目的是增强 EA 的功能，目前提供的功能如下： |
|
| 下面对《自动建模器 Modeler》的功能进行简要介绍，附带提供相关的操作演示视频。 |
| 2、文本生成图 |
| 人对事物的描述用的最多的就是自然语言。只要是使用自然语言阅读的人，都需要一种方法甚至是工具能够帮助人们提高从文字构建逻辑视图。《自动建模器 Modeler 》提供从自然语言的文字自动化建模功能。下面以用例的场景描述为例，介绍文本到图的自动化建模。用例的场景可以生成三种图：活动图，执行者职责图，顺序图。 |
 |
|
| 下面以《用例：电机控制》为例，说明基于场景描述文本生成的三种图都有什么内容，什么样子。 |
 |
| 3.文档生成图 |
| 《自动建模器 Modeler 》提供三种文档生成图的功能：
基于用例列表文档生成用例图
基于活动列表文档生成活动图
基于状态表文档生成状态图 |
 |
 |
 |
|
| 4、模型复用库 |
多个产品或者项目的模型很多都是类似的，《自动建模器 Modeler 》的模型模板可以把已有的模型保存到模型库，在后续的建模中复用模型库里的模型，快速建立一整套项目模型。
可以把模型保存入可复用模型库，作为未来项目的复用资源。 |
 |
| 建立新的模型的时候，可以把已有的模型库里的模型作为模板，通过复用，快速创建新模型。 |
 |
|
| 5、活动图分析器 |
| 活动图分析器可以帮助用户对活动图进行分析，可以：
把活动图转化为顺序图—呈现对象之间的交互
分析出各个子系统之间的数据流，生成接口数据列表
|
 |
| 如下是活动图分析器的界面截图，可以看到 对活动图进行交互分析生成的顺序图和各个子系统之间的接口数据列表。
|
 |
| 6、批量建模 |
| 6.1 批量创建元素 |
| 用户可以输入模型元素名称的文本，然后选择模型元素类型，用《自动建模器 Modeler》批量创建模型元素到图上。 |
 |
| 6.2 批量修改模型元素类型 |
| 《自动建模器 Modeler》可以让用户选择当前图上的元素，批量修改元素的类型。 |
 |
| 7、模型重组 |
| 7.1 Composite 自动同步到 tree |
| 在EA中 元素的 Composite是组成关系，应该在 导航树的结构上也组织为层次嵌套，《自动建模器 Modeler》帮你自动重组Tree上的元素层级结构。 |
 |
| 7.2 Relocate Element |
| 在EA中，一个图上可以引用其他包里的元素，《自动建模器 Modeler》可以帮助用户快速把引用的元素 重组到 当前图所在的包。 |
 |
| 7.3 Clone Element 到当前图所在的包 |
| 一个图引用了其他包的元素，《自动建模器 Modeler》可以把引用的元素 克隆（Clone）一份到本图所在的包。这样就能基于图快速复制元素和关系。 |
 |
8.操作演示 |
 自然语言生成图 |
| 文档生成图 |
| 可复用模型库 |
| EA助手-模型生成Excel文档 |
| EA助手-Excel文档生成模型 |
|
|
