软件架构师



“与生命周期开发过程的每个阶段一样,Enterprise Architect 为软件架构师提供了功能丰富的功能。利用 UML 2.5标准的优势,Enterprise Architect可以 根据您的规范进一步开发初始设计规范。”

软件架构师可以使用Enterprise Architect将功能需求与用例映射,使用交互图执行对象的实时建模,设计部署模型以及使用组件图详细说明可交付组件。

映射系统的功能需求

使用Enterprise Architect,Software Architect可以采用业务分析师建模的高级业务流程并创建详细的用例。用例用于描述系统的建议功能,仅用于详细说明单个离散工作单元。

实时映射对象

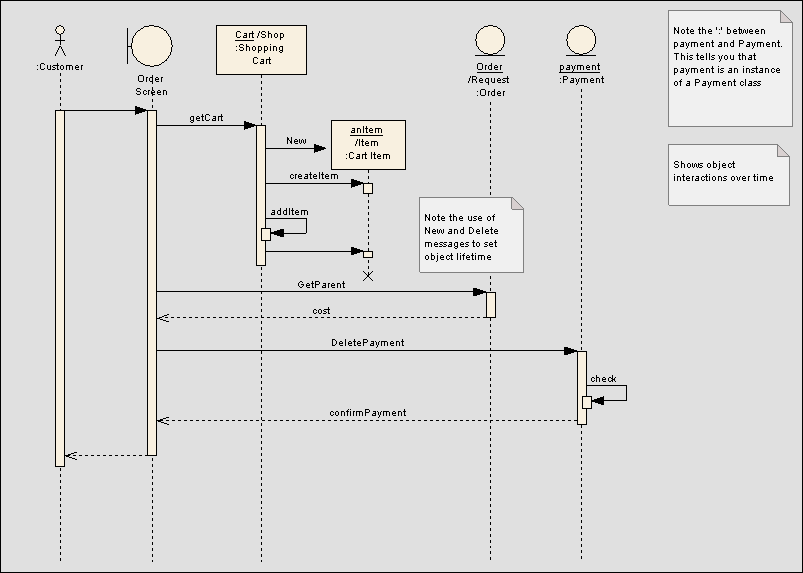

软件架构师可以使用交互图(序列和通信图)来模拟系统的动态设计。Sequence Diagrams用于详细说明在对象之间传递的消息和对象的生命周期。通信图与序列图类似,但用于显示对象与其他对象交互的方式。

映射对象

软件架构师可以使用部署图来提供一个静态视图,显示处理节点和运行在节点上的组件的运行时配置。。部署图可用于显示硬件,软件和系统上使用的任何中间件之间的连接。

详细信息可交付组件

使用组件图允许软件架构师对系统的物理方面进行建模。组件可以是可执行文件,库,数据文件或作为系统一部分的其他物理资源。组件模型可以从类模型开始从头开发,也可以从现有项目和第三方供应商引入。
