管理透视图

虽然Enterprise Architect中提供了大量的透视图，但您可能决定根据您的工作领域创建更专门的其他视角。同样，您可能更愿意过滤这些广泛的可用透视图，以便只有您可能使用的那些可见。此处描述了定制透视图以匹配您的工作环境的方法。

访问

访问选项显示“Perspective Sets”对话框，您可以通过该对话框筛选现有透视图并创建自定义透视图。

功能区

“开始”>“视图”>“透视”>“自定义可用透视列表”

设计>图表>插入>'汉堡'图标>管理>自定义

其他

（屏幕右上角）>>管理>自定义

过滤视角列出

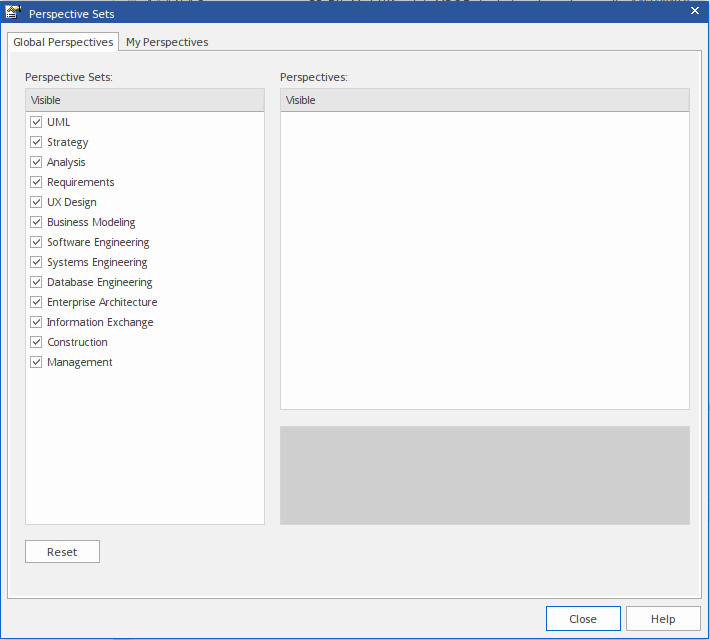

当“透视图集”对话框显示时，它默认为“全局透视图”选项卡。您可以使用此选项卡从模型向导和选择列表中显示，以排除透视图 - 甚至整个透视类别。

如果要排除完整类别的透视图，请在“Perspective Sets”面板中取消选中该类别的复选框。

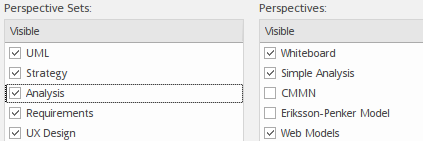

否则，如果您只想排除单个透视图，请单击父透视图集名称，并在“Perspectives”面板中取消选中Perspective名称旁边的复选框。在此图示中，CMMN和Erikson-Penker模型透视图已从显示中排除。

请注意，如果排除“透视”类别，则会保留针对单个成员“透视图”的复选框。但是，Perspectives不会显示在Perspectives的选择列表中。

如果您决定再次显示任何排除的Perspectives，请返回对话框并选择相应的复选框。或者，要再次显示所有排除的Perspectives，可以：

  • 单击“透视图集”对话框上的“ 重置”按钮，或
  • 单击按钮，然后选择“管理>显示所有透视图”选项

创建自定义视角

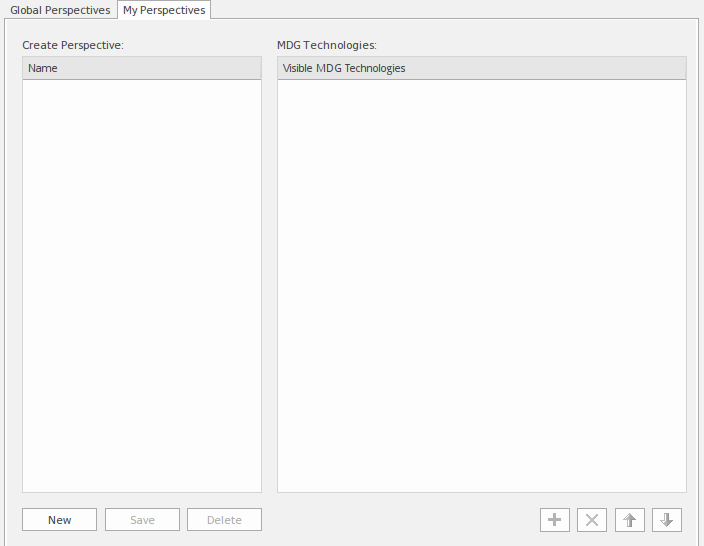

在“透视图集”对话框中，单击“我的透视图”选项卡。

步骤

描述

1

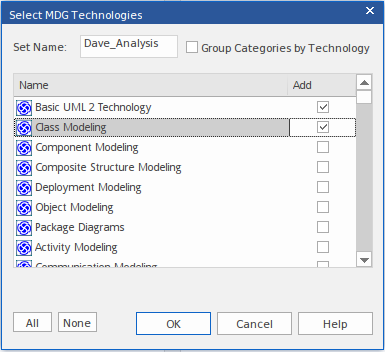

单击“ 新建”按钮。将显示“选择MDG技术”对话框。

2

在“设置名称”字段中，键入自定义Perspective的名称。然后选择针对每个MDG技术的“添加”复选框以使其可见。

您可以单击“ 全部”按钮，然后取消选中要隐藏的每个技术的复选框，或单击“ 无”按钮清除所有选中的复选框，然后针对要保持可见的技术重新选择。

如果要按技术对选择进行分组，请单击“按技术分组”复选框。

3

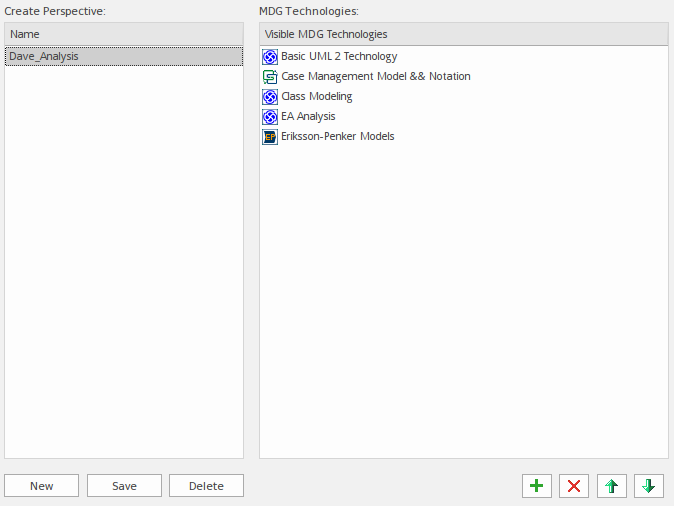

在Perspective中添加必要的技术后，单击“ 确定”按钮。Perspective名称显示在“Create Perspective”面板中，Perspective中的Technologies按字母顺序列在“MDG Technologies”面板中。

请注意，窗口底部的所有按钮现在都已启用。

4

如果您愿意：

  • 以不同的顺序列出透视图中的技术，依次单击每个技术名称并使用绿色向上箭头按钮和向下箭头按钮将技术名称移动到序列中的正确位置
  • 从透视图中删除技术，单击技术名称并单击X按钮以重新显示“选择MDG技术”对话框，仅列出透视图中的技术; 清除要删除的技术的“添加”复选框，然后单击“ 确定”按钮
  • 在Perspective中添加另一项技术，单击+按钮重新显示“选择MDG技术”对话框，列出该组中尚未包含的技术; 选择所需技术的“添加”复选框，然后单击“确定”按钮

5

单击“ 保存”按钮，如果已完成设置或更改“透视”，请单击“ 关闭”按钮。

恢复为常规模式列表

如果您一直在专业的Perspective中工作，例如SIMF或自定义的Perspective，并且您想要返回到非特定环境，只需选择“开始>视图>透视>清除当前透视”功能区选项。
