关系矩阵

在WebEA矩阵功能,可以查看关系矩阵从已在模型中定义任何关系矩阵外形而产生。

关系矩阵是一个电子表格显示包中的模型元素之间或两个不同包中的元素之间的关系。它是一个方便而简单的工具,用于报告和处理所选结构中的所有关系。显示的关系可以根据以下内容进行过滤:

  • 每个关系中的源元素和目标元素的元素类型
  • 关系类型和方向
  • 包含源元素和目标元素的包

这些参数可以在关系矩阵配置文件中定义; 要在WebEA中显示矩阵,请选择一个可用的配置文件。

矩阵通过以下方式显示源元素和目标元素之间指定类型的所有关系:

  • 将源Package元素列在矩阵的一侧
  • 在矩阵顶部列出目标Package元素,以及
  • 如果源元素和目标元素之间存在关系,则显示指示关系方向的箭头

单击包含箭头的方框将显示该箭头表示的关系的“关系属性”屏幕。在该屏幕上,您可以单击源元素或目标元素名称,并显示这些元素的“元素属性”屏幕。

访问

在WebEA标题上,单击图标并选择“矩阵”选项。将显示“矩阵配置文件”页面。

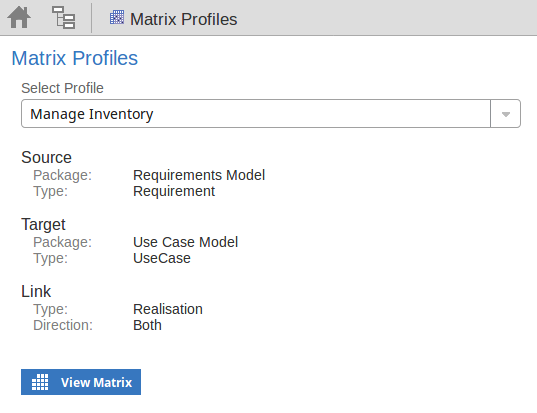

矩阵配置文件

“矩阵配置文件”页面提供了一个下拉字段,您可以使用该字段列出并从Enterprise Architect中定义的矩阵配置文件中进行选择。您无法添加或编辑这些配置文件。

选择矩阵配置文件时,页面上的其余字段将填充配置文件中定义的值。单击“ 查看矩阵”按钮以在“ 关系矩阵”网格中加载在配置文件下选择的关系

WebEA只能加载完整的矩阵轮廓; 如果请求不完整的矩阵配置文件,则会显示以下错误消息:

如果显示此消息,请要求项目经理更新Matrix配置文件。

矩阵

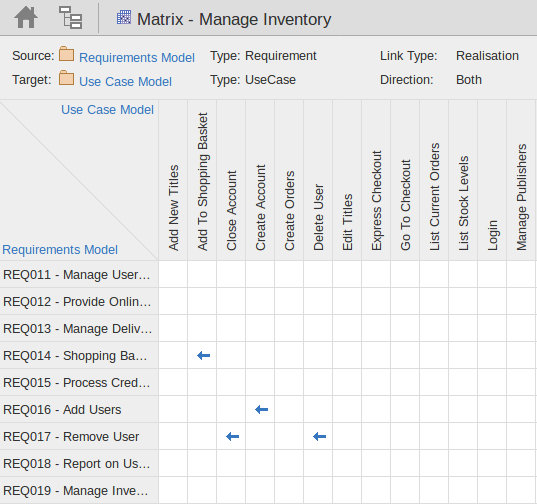

这是WebEA显示的示例关系矩阵它几乎与Enterprise Architect中显示的内容完全相同。

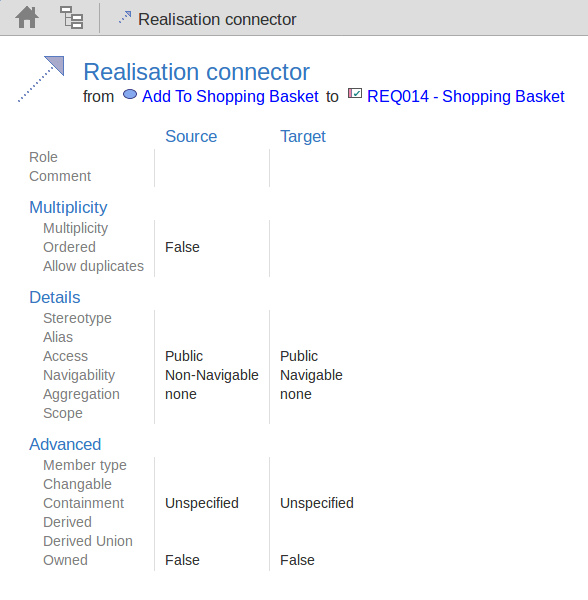

当您单击关系箭头时 - 例如,在示例中,“添加到购物篮”到“REQ014 - 购物篮”箭头 - 将显示“关系属性”屏幕。

笔记

  • 也可以通过图表上的超链接或矩阵规范工件访问矩阵配置文件。
  • WebEA不支持使用模型搜索来填充源元素或目标元素的矩阵配置文件
