示例比较

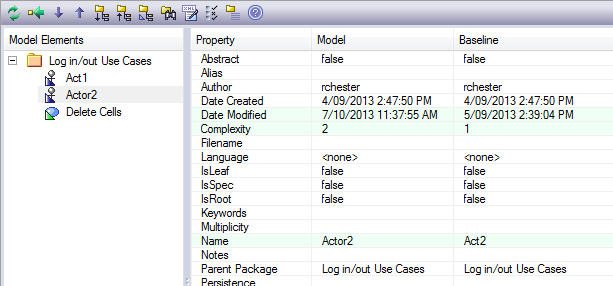

此图显示了当前项目中的包(登录/注销用例)与早期捕获的基准包中的比较结果。

比较结果显示在“基线比较”选项卡上。

查看更改

方面

描述

请参阅

解释

左侧窗格中显示模型元素的层次结构。

从基于三角形的图标和报告中突出显示的行,可以清楚地看到层次结构中的哪些项目,因为捕获了基线,所以:

  • 从模型中删除(仅在基线中)
  • 添加到模型中(仅在“模型”中)或
  • 切换到不同的包(父包属性中的更改)

如果单击左侧窗格中的项目,右侧窗格将显示一个属性表,显示当前模型和基准中这些属性的值。

对于模型和基线之间存在差异的每个属性,该行将突出显示。

通过“比较实用程序”选项卡,您可以使用工具栏,上下文菜单和键盘对报告的信息执行操作(例如合并或回滚更改)。

基线比较选项卡选项

提高细节水平

对于某些字段,“比较实用程序”选项卡的右侧面板可能仅显示值的一部分。

可能也不会立即明显改变是什么。

在任何一种情况下,您都可以双击该属性以显示完整的详细信息并突出显示确切的差异; 此示例显示“名称”属性的突出显示更改。

笔记

  • 比较实用程序可在Enterprise Architect的专业版,企业版,联合版和完全版版本中使用
