使用IIS的云服务（可选）

对于大多数用户，随Cloud Service提供的内置Web服务器提供了他们所需的所有功能。它也是最简单的设置和使用方法。

但是，Cloud Service还提供与Internet信息服务（IIS）集成的选项。建议仅适用于内置身份验证方法不足的用户，以及希望使用Windows Active Directory或基于证书的身份验证的用户（请参阅从Active Directory帮助主题中导入用户ID）。请注意，使用IIS不会消除登录过程，用户仍必须输入其用户ID和密码。

要配置IIS以承载Cloud Service，必须先将SparxCloudLink.sseap文件设置为引用Cloud Service，然后在Windows中打开Internet Information Services（IIS）管理器并将其配置为将请求发送到相应的模块。根据您的偏好，您可以选择HTTP模块或ISAPI模块。

在设置HTTP或ISAPI之前，必须在IIS中进行以下设置：

• 应用程序池设置
• 功能设置

对于安全的HTTPS设置（可选）：

• 设置证书
• 设置HTTPS

配置设置

在设置HTTP模块或ISAPI模块之前，必须首先检查是否已根据需要配置服务的sscloudservices.config文件，并记下使用的端口，以便在继续设置SparxCloudLink.sseap文件时指定该端口引用Cloud Service。

包含ISAPI dll的目录路径还 包含SparxCloudLink.sseap配置文件。

该路径应该类似于以下示例：

     “C：\ Program Files（x86）\ Sparx Systems \ Cloud Services \ ISAPI”

在文本编辑器中编辑此文件，以管理员身份运行。

默认内容是：

    [云]

    服务器=本地主机

    端口= 803

服务器：

查找运行Cloud Service的计算机的地址。在大多数情况下，最好在同一台计算机上运行HTTP模块和Cloud Service。在这种情况下，可以使用localhost的默认值。如果Cloud Service在其他计算机上运行，​​请使用运行该服务的IP地址或服务器名称。

端口：

Cloud Service正在侦听管理请求的端口。默认情况下，它的值为803，但这应该与sscloudservices.config文件中的服务配置交叉引用。

可选设置

这些点是可选的。出于测试目的，您可能希望保留这些更改，直到解决IIS的任何问题。

1. 清除Sparx Services配置文件，该文件引用除管理端口以外的端口。
   在SSCloudServices.config文件中，删除对管理端口以外的端口的所有引用（默认为803）。换句话说，从配置文件中删除括号中的条目（...）。
2. 保存SSCloudService.Config文件。
3. 重启服务。

应用程序池设置

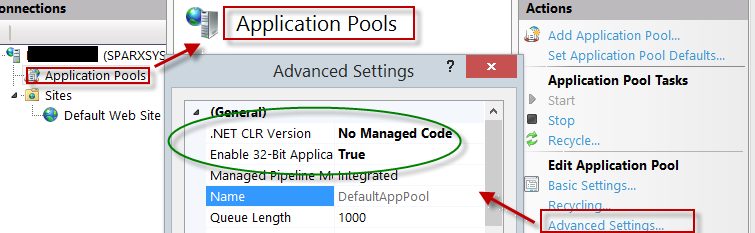

HTTP或ISAPI将需要一个32位的应用程序池而不是托管代码。此图显示了“IIS 应用程序池高级设置”视图中 32位应用程序的设置。

功能权限

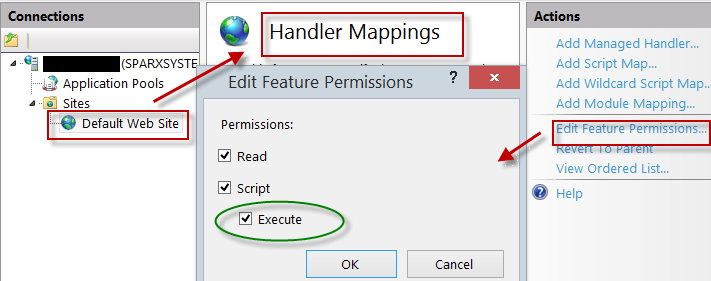

此图显示了访问路径和“默认网站” 允许脚本执行的处理程序映射。

设置证书

要运行HTTPS服务，您必须在IIS中设置安全证书。

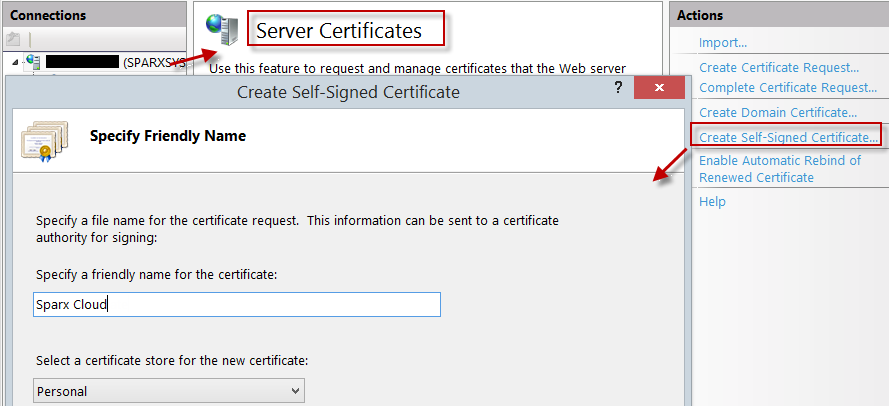

在IIS管理器中：

1. 在“连接”下，选择根连接（计算机名称）。
2. 双击“服务器证书”图标。
3. 单击“创建自签名证书”。
4. 为证书指定一个简单，用户友好的名称。

设置HTTPS

要设置HTTPS将运行的绑定，您必须在站点绑定中包含端口和证书。

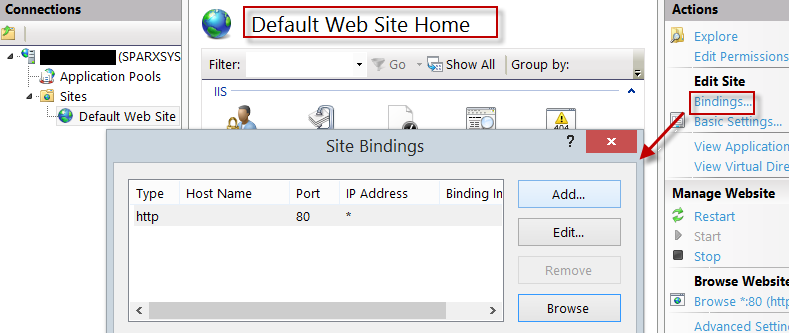

在IIS管理器中：

• 在“连接”下，选择“默认网站”选项
• 在“操作”下单击“绑定”选项
• 在“ 站点绑定”窗口中，单击“添加”

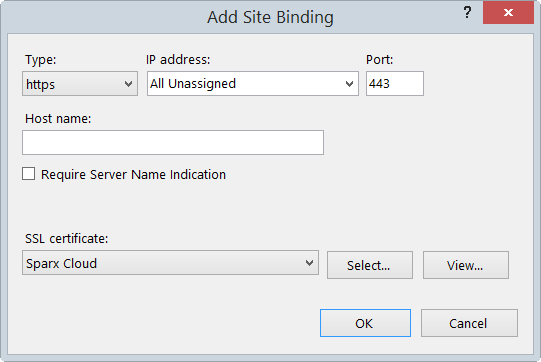

这将打开“ 添加站点绑定”窗口。

设置这些参数：

• 键入：HTTPS
• 端口：443
• SSL证书：选择创建的证书设置一个Certificat ê

HTTP模块

在Internet信息服务（IIS）管理器中设置HTTP模块：

1. 在“连接”面板中，选择机器属性（树的顶部）。
2. 双击中间面板中的“模块”图标。


   这将返回“模块”列表和“操作”视图。

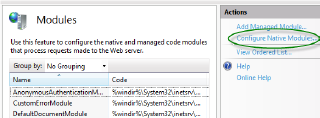

3. 在“操作”列表中，单击“配置本机模块...”选项。


   这将打开“配置本机模块”视图。
4. 单击“ 注册”按钮以打开“注册本机模块”对话框。


   键入SSCSIISHttpLink.dll文件的名称和路径。
5. 单击“ 确定”按钮。现在将选中“SSCloudServices”复选框。

6. 单击“确定”按钮 以关闭“配置本机模块”对话框。
7. 在“连接”面板中（请参阅步骤1），单击您的网站。
8. 双击中间窗格中的“处理程序映射”。


   这将打开Handler Mappings视图：

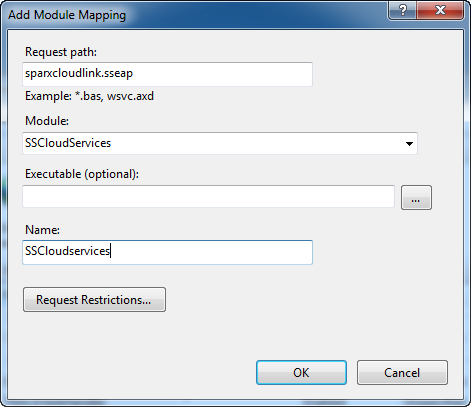

9. 在“操作”列表中，单击“添加模块映射”选项以打开“添加模块映射”对话框。
10. 如图所示，设置“请求路径”和“名称”。
11. 在“模块”字段中，单击下拉箭头并选择在步骤4中添加的模块。

12. 单击“ 请求限制”按钮，在“请求限制”对话框中，选择“访问”选项卡。选择“执行”单选按钮以启用“执行”权限。


    注意：'Mappings'选项卡应保留默认设置; 也就是说，'仅当请求被映射到'时才调用处理程序'。
13. 单击“确定”按钮。
14. 再次单击“确定”按钮，关闭“添加模块映射”对话框。

要完成此HTTP模块设置，请参阅本主题开头的“ 配置设置”部分。然后，您应该可以使用HTTP模块通过IIS服务器使用Enterprise Architect连接到模型。

ISAPI模块

要配置ISAPI模块而不是HTTP模块：

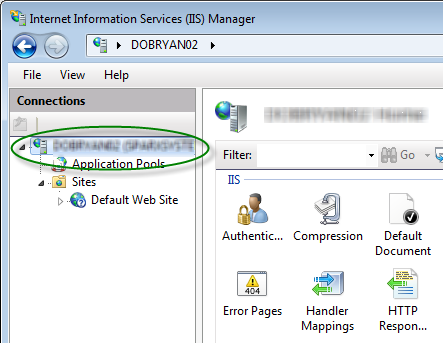

1. 在“连接” 面板中，选择机器属性：

2. 双击“Handler Mappings” 图标：

3. 在“操作” 列表中，单击“添加模块映射” 选项。

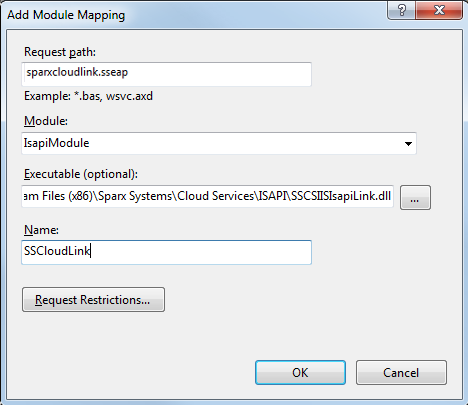

4. 在“添加模块映射”对话框中，将“请求路径”设置为“sparxCloudLink.sseap”，将“Module”设置为“IsapiModule”，将“Executable”设置为“SSCSIISIsapiLink.dll”，如图所示。

5. 单击“确定” 按钮关闭对话框。您现在应该可以使用ISAPI通过IIS服务器使用Enterprise Architect连接到模型。

学到更多

• 从Active Directory导入用户ID
