活动图中的对象流

在活动图中，有几种方法可以定义对象之间的数据流。

此图描绘了两个操作（填充订单和发货订单）之间的简单对象流，两者都访问订单信息。

参见UML上部结构规范，v2.1.1，图12.110，p.391。

通过使用这种格式，可以精确地描述通过两个对象流连接到活动的数据对象Order。这里，Action Pins用于反映顺序。

参见UML上部结构规范，v2.1.1，图12.110，p.391。

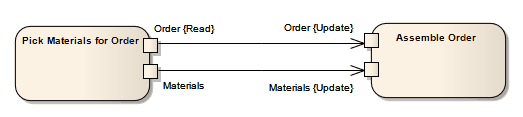

此图是多个对象流在两个操作之间交换数据的示例。

参见UML上部结构规范，v2.1.1，图12.111，p.391。

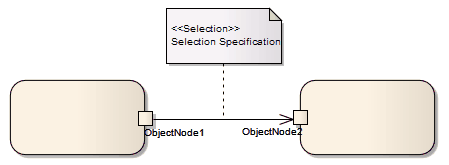

选择和转换行为一起构成一种查询，可以指定对象流的数据访问的性质。选择行为确定哪些对象受连接影响。然后，转换行为可以进一步指定与所选对象有关的属性的值。

可以通过将注释附加到对象流来定义选择和转换行为。要执行此操作，请右键单击“对象流”，然后选择“附加注释或约束”选项。如果行为适用于多个流，则会在对话框中列出图表中可以选择附加注释的其他流。为符合UML 2，使用符号«selection»或«transformation»来表示行为。

参见UML上部结构规范，v2.1.1，图12.112，p.392。
