创建连接点参考

连接点参考表示子机械状态在State元素的分类器StateMachine中定义的入口点或出口点伪状态的使用。您最初将连接点参考元素本身创建为入口点或退出点。

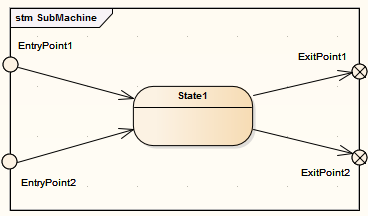

创建入口点和/或退出点

步骤	描述	请参阅
1	创建或打开分类器StateMachine（作为Class元素的子图）。 StateMachine由带标签的框架表示。	状态机器
2	如果入口点和/或退出点尚不存在，请右键单击框架的内边缘并选择“新元素”\| 入口点'或'新元素\| 必要时，退出点'选项。相应的伪状态元素立即在帧的边缘创建。如果您愿意，可以双击该元素并为其指定一个特定名称。	入口点出口点
3	根据需要创建任意数量的其他入口点和/或出口点元素。
4	如果尚不存在相应的State元素，请将Diagram Toolbox中的状态图标拖到框架中。在状态元素与Entry Point和Exit Point元素之间创建适当的连接器。	状态
5	保存图表。

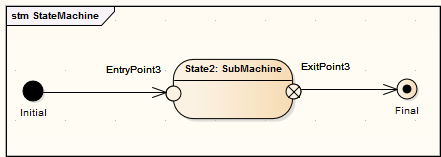

创建连接点引用

步骤	描述	请参阅
1	创建或打开调用StateMachine（作为Class元素的子图）。	状态图
2	如果元素尚不存在，请在图中创建相应的State和pseudostate元素和连接器。
3	单击调用状态元素，然后按Ctrl + L以显示“选择元素”对话框。浏览并从“创建入口点和/或退出点”阶段中选择分类器StateMachine。	选择对话框
4	右键单击State元素，然后选择'New Element \| 入口点'或'新元素\| 退出点'选项，根据需要。在元素的边界上立即创建相应的伪状态元素。	入口点出口点
5	双击Entry Point元素。将显示“编辑ConnectionPointReference”对话框。
6	如果您愿意，可以在“名称”字段中键入所选入口点的新名称。在“指定子机器的EntryPoints作为参考”面板中，选中每个分类器的入口点的复选框以创建对其的引用。您可以选择多个复选框。
7	单击“ 确定”按钮。
8	如有必要，请对State元素的Exit Point重复步骤4到7。
