Java示例

此示例程序演示了使用Java等高级语言导航，查询和报告当前模型是多么容易。

运行时，它将在当前加载的模型中打印每个Package的名称。

创建项目

在项目浏览器中，选择要在其中创建模板的包，然后使用功能区或上下文菜单显示模型向导 ; 单击“应用程序模式”选项卡。

从该选项卡中，选择Java> RepositoryInterface模板。在将在其中创建项目模板的文件系统上指定目标文件夹，然后单击“ 确定”按钮。

打开项目

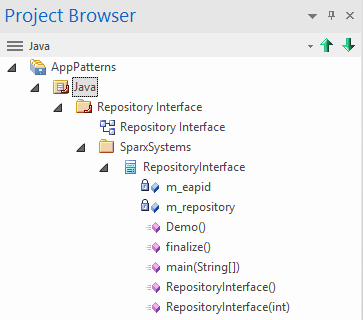

将为您创建与此类似的包结构。

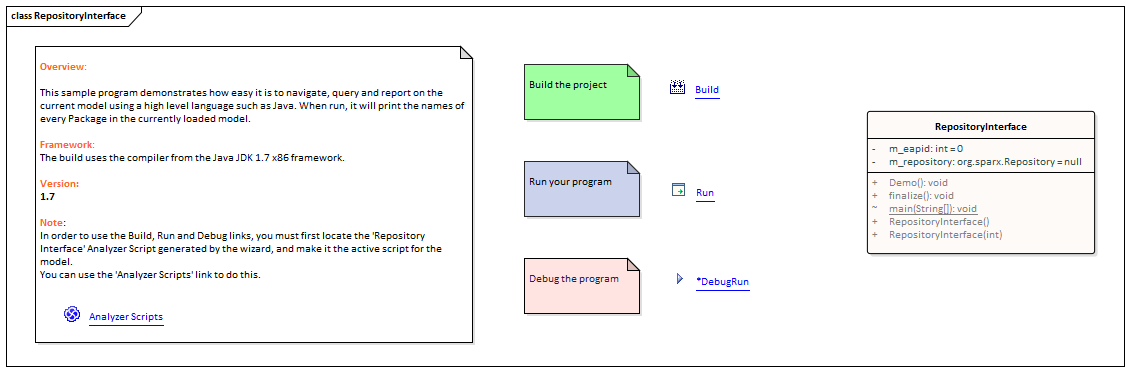

展开结构，直到找到“存储库接口”图并打开它。

构建脚本

图上的命令将在活动的构建配置上运行。在执行它们之前，双击Analyzer Scripts链接并选择“Repository Interface”构建配置旁边的复选框。

运行脚本

双击Run链接; 控制台将打开。控制台将在完成后暂停，以便您可以读取输出。程序的输出也将输出到“ 系统输出”窗口的“脚本”选项卡。您可以通过更改代码来更改此设置。

调试脚本

从项目浏览器中选择“程序”类，然后按Ctrl + E打开源代码。

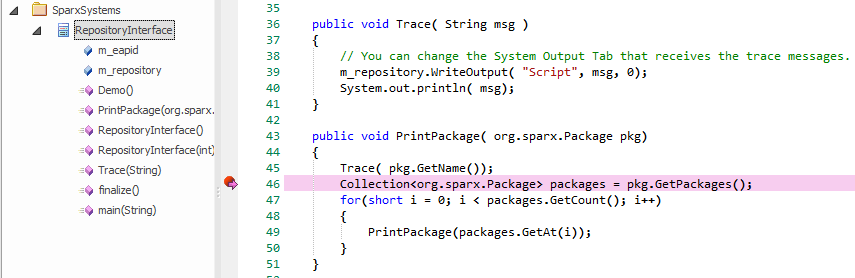

在其中一个函数中放置一个断点，然后双击DebugRun链接。遇到断点时，代码行将在编辑器中突出显示，如图所示。
