EnterpriseArchitect 14
了解Enterprise Architect 14版本中的主要增强功能，并了解该最佳版本如何提升您的建模体验
增强的建模经验 ·定制建模环境 · 模型模式和指导

建模&设计   功能区 协作 仿真

系统工程 画图 元模型视图 图内联规则管理器 属性

业务建模 软件工程 Pro Cloud Server 决策建模符号 路线图

技术信息

概览
此观看新功能视频


模型模式&视角
新模型向导界面及大范围的模型模式。
23:47
了解更多 >
video



增强的模型编辑
新的内置图表阅读器，增强的属性视图和上下文浏览器。
18:14
了解更多 >
video



业务流程仿真
使用增强型BPSim接口逐步完成业务流程。
9:34
了解更多 >
video



决策模型和标注
改进决策并建立基于规则的，符合标准的模型。
16:48
了解更多 >
video


建模 &设计

消除杂音并保持专注于当前的建模任务。


由于Enterprise Architect内置了如此多的建模语言和功能，以前很难找到正确的方法并保持关注。 现在这一切都改进。
提供改进的
  • 视角
  • 功能区和上下文菜单的重大改进
  • 新的上下文感知属性窗口
  • 还有其他一些新工具
现在选择一个建模领域非常容易，并且保持紧密和高效地参与。
快速有效地缩小可用于其确切建模要求或方案的工具和选项的范围。
为了实现这一目标，版本14包括一个新的和改进的“视角”功能，可将整体建模功能定制为一组特定的技术，并实现强大的用户可配置的元建模功能，可以非常精细地定义自定义视角和建模工具集。
结合这些变化，我们提供了大量新模型和指导说明，使建模人员能够以最小的“杂音”和最高保真度快速构建准确，集中的模型。
元素浏览器

快速访问单个元素独有的所有内容

  • 连接
  • 属性
  • 操作
  • 责任和更多

上下文驱动窗口进入单个元素的结构。 与项目和上下文浏览器，新的属性窗和新功能窗口将很好地协作
了解更多
视角
这重要改进是为了创建丰富，灵活和易于切换的相关技术。 容易集中可用的模型模式，技术，图表类型和精确设置。
避免因多种技术分散注意而产生的重大“噪音”。
使用新的自定义向导隐藏完整视角设置或个别技术。
隐藏该视角现在只会将其作为一个可用的工具删除，而所有已经利用隐藏技术的图表仍然可以正常渲染并正常工作。
应用程序右上角的一个新的“视角”下拉列表以及重新制作的门户栏提供了一种快速轻松的技术切换机制，可以在适当的时间切换技术和交换必要的工具。 为了您的方便，选择视角集会自动调出建模向导，随时准备插入一组用于构建的新建模。
模型模式向导和新的图表对话框还允许实时交换视角图，从而可以轻松查找和使用所需的精确建模工具。
开箱即用，版本14包含许多针对商业，软件，系统，架构，项目管理等的视角。
它建立在这样一种信念之上，即更容易根据需要在各个领域集中的工具之间快速切换，而不是提供一组混合的技术和工具来尝试解决所有可能的建模方案。
了解更多
内置视角
利用丰富的建模语言，模式和更多内容直接构建到版本14中。
  • 战略，BPMN，业务分析等业务组合
    • 帮助业务用户关注他们当前的任务
  • SysML，MBSE，Software，Simulation等系统和软件工程师
  • 企业架构师和项目经理被赋予满足他们需求的工具
  • 还包括架构框架视角，
    • 如ArchiMate，TOGAF，Zachman等
内置视角
建立你自己的视角集合！
需要一些有点不同或根据您的特定喜好定制的东西？
除了系统定义的视角之外，建模者现在可以定义和实现他们自己的视角，以适应他们的确切需求。
如果您需要一个结合了BPMN和SysML的视角，您可以轻松完成。
首页
回到最近使用的模型。
在门户栏中访问丰富的功能集或设置观看的模型; 重新设计的起始页面100％专注于让您迅速进入角色并进行严谨的建模！
上下文浏览器
切除外部噪音并专注于单个模型包。
版本14中的一个新的停靠窗口，与项目浏览器并行运行。
仅通过显示当前选定包中的内容来减少项目浏览器本身的＂噪音＂。 这大大加强了对当前工作集的关注，并削减了当前对建模不必要的信息。
它是导航栏的理想配合。
在这两个UI组件之间，建模人员可以快速查找和处理项目结构的简化视图，该视图包含准确快速建模所需的所有必要功能，还可消除与完整项目浏览器视点相关的视觉噪声，特别是对大型模型。
了解更多
门户增强角
用更新的门户栏控制Enterprise Architect用户界面。
快捷方式和命令可快速有效地将您置于需要的位置。
重新设计门户，以支持新的视角和工作区功能。 主功能栏中已有的命令和操作已被删除，现在的重点是快速高效地切换逻辑视角。
上下文浏览器是导航栏的理想伴侣。 在这两个UI组件之间，建模人员可以快速查找和处理项目结构的简化视图，该视图包含准确快速建模所需的所有必要功能，还可消除与完整项目浏览器视点相关的视觉噪声，特别是在大型模型。
  • “视角”门户允许您塑造当前的建模工具集
  • “工作区”门户提供了许多常用窗口布局的快速访问
  • “Windows”门户可立即访问丰富的工具和停靠窗口
  • “状态”门户为探索当前模型的状态提供了许多预建搜索
  • “重访”门户让你回到最近使用的代码，图表，文档等等
  • “专业化”门户网站包含加载项和专用工具提供的功能
  • 通过“执行”门户，您可以模拟，调试，分析，执行和分析模型和代码
  • “指导手册”门户解锁了大量关于EA的信息库
  • “学习”门户网站包含跳转到视频，帮助和其他重要资源
了解更多
工作区
组织工作环境并快速在工具套件之间切换。
单击即可访问您建模，构建和部署所需的工具和功能
Enterprise Architect 14中的工作区功能提供了大量常用的窗口和工具布局，可让您快速组装一个功能强大且特定于任务的桌面布局，使 Enterprise Architect的精华尽在您的指尖。 如果内置套件不能完全满足您的要求，请构建您自己的工作空间，以完全个性化您的工作环境。
工作区可以通过门户栏或“开始”功能区访问。
了解更多

功能视频 (23:47)
功能区& 菜单

菜单
快速链接器
重做以提供更准确和更直观的快速链接功能
上下文菜单
上下文菜单已经完善，更多地关注建模
功能区
经过调整以补充新的上下文菜单，以便您快速直观地访问所需的命令
START
投入模型中，与团队成员联系，设置工作环境并访问教程和其他信息资源。
  • 访问个人窗口
  • 选择一个视角
  • 应用工作区
  • 或者配置一套丰富的首选项和视觉样式。
与你的伙伴建立联系，检查模型日历，讨论，审查和聊天。
查找最近修改过的图表和元素，访问您的个人日志并查阅各种教育资料，旨在帮助您快速熟悉Enterprise Architect中的建模。
DESIGN

访问构建和制作模型时常用的工具和命令。
在模型中使用模型包，即“容器”或“存储单元”。
  • 应用基于视角的模式
  • 克隆
  • 基线
  • 转换和验证
访问规范管理器，获取独特但熟悉的基于文本的界面，定位模型的开发和改进。 切换到列表和甘特图视图，查看项目当前状态的完整360度视图。
将图表，视觉界面或“窗口”用于模型结构。 直观地构建和调整您的模型，按下按钮添加，改进和切换视点。
元素是您模型的基本构建块
  • 添加
  • 编辑
  • 细化
  • 删除
访问很多
  • 属性
  • 责任
  • 注释
  • 文件
  • 关系
  • 元素的其他功能
使用各种可追溯性和表格工具（如矩阵）来了解影响和差距分析，模型中的交叉引用和依赖关系
LAYOUT
布局功能区支持工具来帮助您完善模型的可视化演示。
  • 对齐，格式化，颜色，过滤，探索，选择，复制，粘贴，自定义和其他细化。
    • 你的“进入模型结构的窗口”。
  • “手绘”或“白板”模式强调图表的“特设”或非正式性质。
  • 泳道，路线图，主题和其他专业绘图，以更好地传达想法。
  • 使用强大的过滤机制
    • 根据各种属性和关键术语突出显示并控制元素。
  • 应用布局并使用强大的工具来促进有效的图表布局
专门化
利用内置和第三方工具将您的模型带入新的非常具体的方向
  • 构建数据模型
  • 从逻辑模型创建XSD消息模式
  • 编写并执行脚本
  • 使用新的外部数据集成功能将您的模型与其他工具相链接，如JIRA，DOORS，WRIKE，TFS和其他工具
  • 管理和使用加载项，技术和其他高级工具
PUBLISH
让你的模型起作用。
创建详细和令人惊叹
  • RTF
  • PDF
  • DocX
  • Web文档
...帮助您将视觉模型的目的和结构传达给更广泛的受众。
除了熟悉的文档格式之外，您还可以以XMI等格式发布模型内容，以交换不同项目之间甚至不同工具之间的模型。
RAS服务允许您将模型内容发布到共享模型存储库或从共享模型存储库使用模型内容。 在多次参与中重复使用您的模型，创建一个模型资产库，您可以根据需要调用它。
模拟
观看车轮转向!
快大量的模拟选项可让您将行为图发挥作用，以便您可以检查其行为并尝试许多不同的操作参数和配置，直到找到最佳位置。
模拟目标包括：
  • 简单的模拟
    • 手动逐个检查逻辑路径
  • 动态仿真
    • 添加脚本，触发器，事件，调试，状态检查等
  • 可执行状态机
    • 生成& 编译代码以运行模拟，检查断点，行为等等
  • BPSim
    • 执行BPSim BPMN模型，试用场景并优化流程执行时间
  • Modelica Sim
    • 为SysML参数图生成代码并使用Open Modelica执行
  • 决策建模符号模拟
    • 执行并检查DMN模型，逐步通过规则并收集结果
协作

保持紧密联系。
作为一个团队的一部分共同努力，快速实现您的项目目标。

协作
Enterprise Architect 14中新的和增强的协作功能可以帮助您作为一个有效的团队一起工作。 聊天，讨论和审查设计决策和模型解决方案。 保持个人日常日记记录想法，笔记和其他有用的信息。
  • 讨论元素，图表和其他模型材料
  • 使用形式审查与团队和其他利益相关者，包括本地和远程
  • 与其他建模者实时聊天，讨论建模问题
  • 记录您的日常观察，笔记和其他个人信息
聊天
以非正式和轻松的方式提出问题，讨论一般问题并与团队成员沟通有关与具体示范项目没有直接关系的问题
了解更多
讨论
保持在模型开发前瞻。
谈论具体的模型元素，提出问题，提出改进建议，突出重要影响。
了解更多
评论

让所有人参与审查并正式讨论模型。 让您的利益相关者参与进来，让WebEA用户参与，让客户参与进来，获得反馈意见，并确保您的项目进展顺利。
View Video
日志
把自己的纸和个人笔记扔掉！
新的日报可让您输入个人思考 - 意见，评论，笔记，建议，活动，做清单等等。 保持日复一日的动力的好方法。
  • 轻松访问Start Ribbon
  • 带格式化键的简单可用纯文本
  • 非常适合所有的个人想法，想法，自我记录
  • 一天到一排简单的输入
团队库
取代团队评审后，该工具现在专注于成为模型中内置的共享文档，文件，指导材料，规范文档，非正式注释，二进制资源等的库。
从功能区访问：开始| 协作| 团队资源库
  • 支持基于云的连接
  • 存储任何类型的文件
  • 文件直接存储在存储库中
  • 可以在启动时打开远程资源的链接到网页
  • 存储常用材料，如基于PDF的规格
  • 通过一次点击从模型中检索并显示
  • 在多个模型中使用一个团队库以便于共享公共资源
模拟

带上您的模型并观看轮子转动。 新采用强大的动画和改善你的行为模型的方式

动态仿真
按下并使用事件运行模拟活动图等。
BPSim
可视化流程图。 促进设计，降低风险，分析性能，进行假设分析，管理资源等等。
DMN
用您自己的输入数据将您的决策模型带入生活。 在达到结果时观察分支点，决策表和逻辑。
可执行状态机 (ESM)
使用模式来快速启动起始块，这些模式用于创建，编辑和生成用于模拟状态机的可执行代码的构造
Modelica
生成复杂的机械，电气，电子，液压，热力，控制和电力系统的引人注目的模型仿真。
系统工程

分栏
使用Enterprise Architect 14，默认情况下，所有元素分栏都处于打开状态。 这意味着如果您将子元素拖放到父元素上，则会创建结构化分栏并将子元素绑定到隔离专区。


元素现在也可以配置为允许在分栏上绑定端口
SYSML 一致性
Enterprise Architect中的所有SysML图现在默认显示图框。 随着图表面积的增加，该框架会自动扩展：
性能
作为新的动态属性窗口的一部分，添加了一个新的动态SysML属性窗口，使您能够即时访问最广泛使用的SysML相关属性
其他一致性改进
  • 分类器行为现在已添加，并可通过“元素详细信息”属性选项卡进行设置
  • 行为已更新，可在分栏内绘制参数时正确显示参数
  • 使用多个分栏名称以符合SysML1.5规范
  • 绑定参考现在可以显示在分栏中显示的绑定路径
  • 所有SysML元素都可以显示AllocateTo和AllocateFrom分栏
  • 用例扩展连接器可以通过向类型为“Condition”的连接器添加约束来显示条件
  • 内部块/参数图上的端口可以从其分类对象显示分栏
  • 如果启用“显示隔间”，端口名称现在可以显示在端口内
  • 继承的属性现在将在名称之前显示脱字号（^）
图
Enterprise Architect 14的图表功能中内置了一些重要的变化。除了详细和丰富的基于模型的模式和指导，添加了一个新的元模型驱动的视图功能，以允许非常精确和准确地完善 更一般的图表类型转换为针对特定场景或域的图表类型。
v14中还包含一个新的创新功能，它允许建模人员以熟悉的文档为中心的方式查看可视化图表内容，并阅读和处理元素名称和注释。 同时展示这两个方面可显着提高模型的质量和准确性，同时吸引多个观点以获得最有效的结果。
通过单击图表标题栏右侧的?按钮可访问内联图表规范管理器。



模型向导过程指导

模型向导已经在Enterprise Architect中使用多年，然而它在14版本中得到巨大的更新。 其目标是大大提高建模经验，使其更容易为特定领域和目的找到并使用正确的建模方法。 新的基于视图的用户界面，丰富的模型模式选择以及详细的指导和参考，基于视角的过滤和使用元模型驱动的模型视图，极大地改善了建模体验
了解更多


模式& 指导
版本14的真正亮点之一是已经包含在模型向导中的丰富且非常详细的模式和框架集合。 从基本的建模任务到业务，系统，架构，项目管理等等，新的模型模式都有解决方案来启动您的设计过程。
除了模式本身之外，每个选择还包括一组详细的注释，参考，建议和图形，描述最初创建的模式。 现在开始使用特定的建模视图或任务现在变得如此简单和集中，以便更好地获得适当的工具，快速有效地了解如何最大程度地最大化特定模式的价值。
超过1,000种可供选择的新模式
每种模式都包括
  • 针对特定用途的模型片段
  • 包结构（如适用）
  • 使用的详细说明和讨论材料
  • 详细链接以帮助与该模式相关的材料和其他资源
  • 基于XMI的实现可以快速方便地将模式插入到当前模型中
模式有很多种形式
  • 简单的初学者模式。 图表加上基本元素
  • 更复杂的多层次示例（例如协作）
  • 包装结构或模型轮廓（通常用于各种框架）
  • 实例探究。 研究了建模技术和用法的示例
  • 指导。 说明如何实现特定目标的简单步骤图
过程指导
这些清晰的流程图将逐步引导您完成不熟悉和复杂的任务
活动图表和清单元素，过程指导模式的组合旨在通过提供可重复和易于遵循的具有明确目标的步骤，让建模者完成更具挑战性的任务。 将来，这些模式将包含广泛的主题和任务，以便在Enterprise Architect中轻松访问高级功能。
  • 提供清晰的步骤顺序图
  • 该过程突出了可用的选项
  • 警告你关于困难的步骤
  • 包括参考资料以供进一步阅读
  • 使用模式创建自己的团队过程指导
元素泳道自动大小:
元素现在被添加到泳道时被自动化。 当泳道大小发生变化时，元素也会根据这些变化进行调整
这允许一个干净整洁的看板样式图，可以有元素在更灵活的位置
基于视角
  • 与模型向导紧密集成
  • 非常容易专注于特定的领域
  • 只使用适用的技术和工具。
  • 大量的多领域技术，建模语言和其他构造
  • 使各种观点能够在同一模型中准确表达
  • 将可用技术，模式和图表的清单归入特定场景。
使用“模型向导”或新的“图表”对话框不再向建模者提供大量可能的选项和技术。 通过在视角之间交换，正确的工具集立即位于前方和中心。 Enterprise Architect现在可以智能地过滤技术，从而使工具箱，模型模式和图表类型的列表紧密集中并面向任务。
同样重要的是要注意，使用视角不同于去激活和激活技术。 视角并不会停用某种技术 - 只是将其隐藏起来。 这是非常重要的，因为它意味着一个模型可以包含许多不同领域特定的技术和图表，这些技术和图表将继续正确呈现并提供正确的属性和工具箱等。视角简单地抑制了技术的可见性 - 但不会禁用他们。
  • 旨在易于使用和集中精力
  • 细粒度并且解决常见的建模领域，例如：
    • 战略建模
    • 分析
    • 数据建模
    • 软件建模
    • UML 常规
    • 系统工程
    • 架构
    • 测试
    • 项目管理和类似
在一天的工作过程中使用几种视角，或者坚持使用一套工具，如BPMN或SysML。 我们的目标是让交换视角变得简单，并让每个视角都解决一个特别的问题。
模型视图
“添加模型向导”现在作为全屏视图实现（如果需要，可以拆卸）。 再加上新的基于指导的内容，可以提供丰富且易于导航的一组模式和示例，用于快速勾画出建模和设计解决方案。 在查看模式下，向导更易于使用，更符合正在进行的设计流程
模型向导可从以下位置访问：
  • 项目浏览器工具栏，
  • 项目浏览器软件包的上下文菜单，
  • 导航栏中包的右键单击上下文菜单
  • 从设计功能区栏中。
了解更多
UML一致性
  • DataType元素在Properties对话框上有细节选项卡。
    • UML BehavioredClassifier元素可以定义一个ClassifierBehavior。
  • GeneralizationSets在标签中显示不相交和覆盖约束。
  • 增加了对接收的支持
    • 新建接收选项卡可用于通过将其绑定到信号（可通过设计选项卡|元素面板|功能按钮|接收）来创建接收。
    • 接收将在操作后的分栏中画出

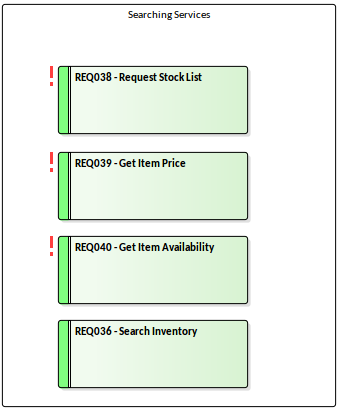

元素锁定状态:
在团队环境中工作变得更简单。 您现在可以在图表上获得元素锁状态的可视化表示。 只需在图表属性中激活“元素锁定状态”即可。

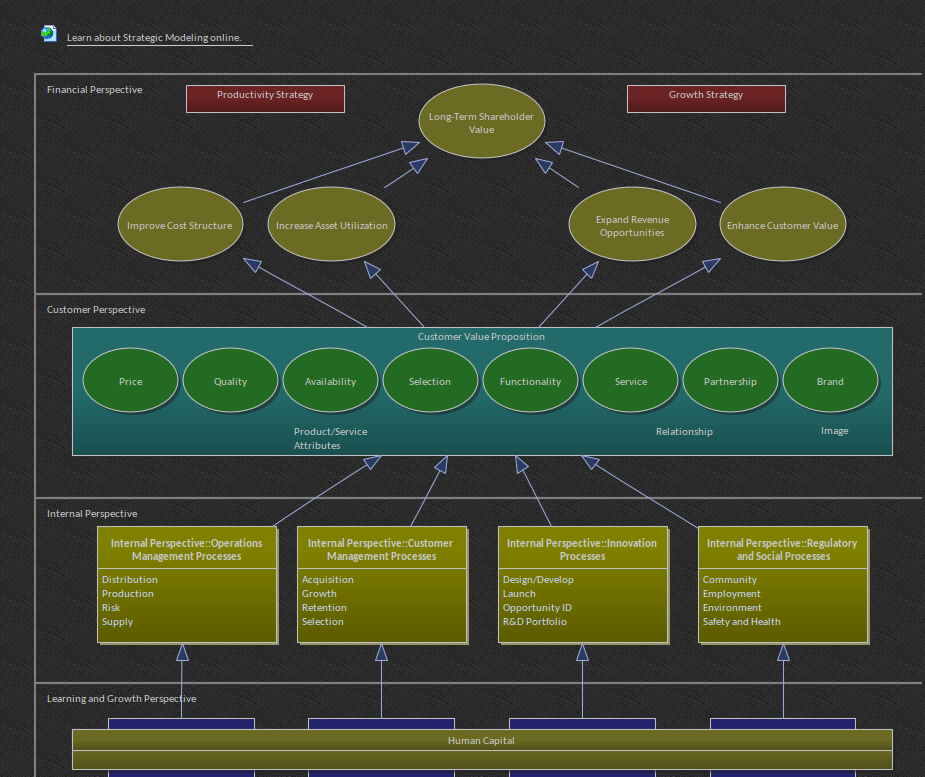

新的黑暗主题集
第14版将介绍新的黑图主题，这些主题适用于使用黑色或黑暗UI主题的Enterprise Architect
设置包含
  • Dark - 适用于使用黑色或黑暗UI主题的EA
  • Dark 14 - 新标准黑暗主题
  • Dark 14 - 分组 - 组颜色实现为元素线颜色（不填充）
  • Dark 14 - 平铺 - 与上面的平铺背景相同
  • Dark 14 - 瓷砖 - 分组 - 与平铺背景相同
Enterprise Architect默认主题也有一些小的变化。
元模型视图
使用灵活而强大的新元模型工具创建符合要求的模型


现在包括一个基于系统定义和用户定义的元模型的非常强大和灵活的视图系统。 Views系统旨在提供高度集中的图表，将可用元素和连接的数量限制在达到特定任务所需的最低限度。 例如，施加在类图上的层次结构视图可能会限制可用于类的唯一元素，也是唯一可以继承的连接器。
建立严密和有目的的图表
通过使用视图系统来指导可用的建模调色板和关系，建模人员可以确保构建紧凑且有针对性的图表，该图表仅使用当前建模环境中所需的元素。 消除噪音并减少可用结构集是确保设计达到预期目的并避免可能对模型的可读性和正确性产生负面影响的无关元素的一种好方法。
  • 减少噪音，只呈现应用的符合元素和关系
  • 您可以扩展现有元模型或创建自己的元模型
  • 图表工具箱项目自动限制在底层的元模型中
  • 快速链接器菜单项缩小以确保您选择有效且符合标准的连接器
准确，适合用途图
除了限制可用调色板之外，View系统还允许建模人员启用图表过滤器，该过滤器会将任何不属于当前视图集合的元素灰化。 这允许建模者纠正其模型中不符合所选视图目的的任何部分，或者过滤掉需要在其中的元素，但不构成当前建模目标的一部分。
查看基于用户界面和工具箱
图表属性对话框现在包含当前所选图表类型的可用视图的新下拉列表。 选择其中一个视图将减少可用构造的调色板并限制快速链接器中的条目。 建模人员可以轻松激活视图，甚至可以根据需要删除视图 - 实际模型内容不会更改。
聚焦的目标
有许多不同的视图为UML，SysML，BPMN，UAF等图表类型提供了不同的调色板集和焦点目标。 如果您的目标是建立一个没有高级功能的简单活动图，那么UML活动图部分下的简单活动视图可能比使用完整活动图集更好。
系统
广泛的内置元模型视图
Enterprise Architect版本14附带广泛的内置元模型视图，可解决众多建模场景和领域。 许多模型向导模式都预先设置了元模型视图，新的图对话框包含许多派生图视图，这些视图扩展并优化了基本图类型的功能。
自定制
建立你自己的
除了Sparx使用Enterprise Architect 14分发的系统定义的基于元模型的视图外，建模人员还可以创建他们自己的元模型，并轻松地将它们添加到当前模型中，然后他们或其他建模者可以应用它们 根据需要到各种图表。 例如，您可以定义一个特定的元模型集来满足组织中的需求建模需求，然后强制所有需求图使用该元模型视图。
图内联规范管理器
同时查看图表并在友好且熟悉的以文档为中心的
界面中编辑元素的注释



新的图表规范视图创建了一个图表的运行叙述，允许建模人员有效地阅读图表的故事。 该工具提供了该图是否完整且有意义的注释即时图片。它为那些喜欢文字图片的人提供了一个很好的视角。
  • 立即易用的规格视图从侧面弹出
  • 从图框上的<<按钮轻松访问（右侧）
  • 快速显示图表包含多少细节（或缺少！）
  • 允许内联编辑立即反映在图上
  • 知道内容是有意义和完整的，自信地将您的模型发送到文档生成器
功能视频 (18:14)

属性
停靠的属性窗口包括几乎所有的设置！

快速和简化所有主要建模组件的属性访问

随着专业建模语言和特定领域建模结构的数量不断增加，多年来，与各种元素相关的专用属性和设置的数量和类型显着增加。 为了帮助建模人员从建模时间中获得最大收益，版本14将所有特定元素可能支持的各种自定义设置和属性汇集在一起，并使它们可用于在大量更新的属性停靠窗口中进行编辑。
此更新包含各种新的自定义“子窗格”，可为Enterprise Architect支持的各种元素和技术提供详细的配置设置。
  • 元素 - 基于元素类型的特殊和高级属性
  • 图 - 新的过滤，元模型视图，对泳道的访问等等
  • 关系 - 快速访问连接器属性
  • 功能 - 用于属性，操作，接收，部件，属性和交互点（端口，部件）
  • 功能栏 - 提供基于元素功能的列表访问的新停靠窗口
  • 行为 - 在适当的处停靠属性窗口上的行为新页面
  • 责任 - 限制，要求和方案一起放在一个易于使用的停靠窗口中
  • SysML - SysML结构的自定义属性页面
  • BPMN - 用于处理BPMN模型元素的定制属性表
  • 资源 - 分配和管理工作项目和资源
  • 维护 - 轻松管理更改，错误和缺陷
  • 测试 - 配置，更新和审核测试
  • 协作 - 支持讨论，聊天，评论和日记（见下文）
通过将各种常用和专用属性表收集到停靠的属性窗口中，建模人员现在有机会快速准确地将常用和常用设置以及仅适用于某些特定设置的更高级和特定设置元素类型。 通过包含关系和BPMN和SysML等技术的属性设置，新的属性窗口简化了模型开发，并确保轻松实现最佳设计选择。
为了进一步增强体验，默认选项卡样式已更改为“指针”样式，并放置在窗口的顶部。 这提供了一个非常清晰且易于访问的方法，用于访问任何给定模型元素类型都有效的各种属性表。
属性，操作&接收
重新使用元素特征的方法。 特征对话框的核心列表组件已经作为一个停靠窗口实现，单个项目的实际属性被集成到停靠的属性窗口中。 这提供了一种更加无缝且易于访问的方法，用于编辑多个功能并与操作和接收进行合作。
交互点
另一个巨大的生产力提升是在属性，操作和接待窗口中包含一个新的“交互点”窗口。 查看，管理，添加，删除和通常使用嵌入式和结构元素，这些元素构成复杂元素的主要交互点。 端口，部件和其他特殊的嵌入式元件现在更容易创建和配置。 结合许多图表类型的扩展工具栏，现在将这些嵌入式元素作为工具箱元素包含在内，通过端口和拥有的属性创建复杂的设计非常简单。
风险& 工作量
新的停靠窗口支持显示基本风险和工作量类型和说明。
规则，约束，情景
关系
为了进一步增强建模体验，停靠属性窗口现在包含对关系属性的支持。 在图表中选择关系将允许建模人员访问和配置当前所选关系的常用和高级关系设置。
作为一个例子，使用停靠属性窗口选项卡致力于设置保护和触发器信息，对状态转换进行建模变得更容易。 快速构建精确模拟和状态机的能力现在大大增强了。


行为元素
新的停靠属性窗口支持许多高级行为功能，包括适当的元素参数，行为，状态区域等等。
维护
负责基于模型的维护问题，任务和变更。 已包括一组新的停靠窗口，以支持显示和编辑维护项目（更改，缺陷和等）。 与停靠的维护列表，元素浏览器和图上显示其维护分栏的元素一起使用。
资源管理
新的停靠窗口支持显示和编辑元素的资源分配。 为从元素浏览器，图表（显示资源分栏）或从资源分配列表中更新资源提供了一种灵活而通用的机制。 与甘特图集成。
DIAGRAMS
当他们成为当前上下文项目时，图表现在显示一个简单的属性窗口。 现在，您可以在此窗口中轻松设置一些重要的属性，例如图表名称。 也可以动态地选择一个视图（有限的工具集和关系集）以快速关注当前图表上下文中的建模意图。 为了最大限度地发挥这个新窗口的作用，常用属性已被包括在内。
BPMN
现在，BPMN元素在停靠的属性窗口中定制了一组属性。 通过减少可用于特定BPMN类型的核心集的属性，建模者现在在设置和配置他们的BPMN模型方面有了更加清晰和容易的任务。
SYSML
SysML元素现在通过自定义属性表显示了它们的元素/构造型特定属性，该属性表旨在提供对所选元素的最相关和有用的SysML属性的即时访问。
XSD
XSD原型化元素现在支持将其合适的配置对话框作为单独的停靠窗口选项卡，从而使建模人员能够快速关注快速构建精确XSD模型的任务。
结构元素
结构元素在新的停靠属性窗口中也有很好的表现，支持模板和属性配置等细节。
测试
配置，更新和审查测试信息
其他
诸如ArcGIS之类的技术也支持自定义属性表，这些属性表允许快速和准确地配置适用于技术内的元素/原型的最重要的特定于域的设置。
功能视频 (18:14)

业务建模
改进BPSIM模拟

BPSim已经获得了一些重要的可用性增强功能，使该功能更具吸引力和更易于访问。 在不同时间范围内逐步进行和回放模拟的能力大大提高了模拟执行过程中的可见性以及模拟期间发生的值和事件。
新功能包括:
  • 具有以下功能的重放仿真：
    • 以可控速度自动运行;
    • 步进运行
    • 拖动滑块前进或后退到特定时间并从那里播放
    • Token 激活监视器和模拟期间的完整日志
    • 属性值监视器和模拟期间的完整日志
    • 资源事件监视器和模拟期间的完整日志
快速配置模拟，只需点击几下即可启动BPMN模拟：
  • 所有任务的批处理时间
  • StartEvent上的默认TriggerCount
  • 默认开始，持续时间，时间单位

DMN (决策建模符号)
为决策建模标注标准提供新的，广泛和高效的支持。
从头开始构建，对DMN的全新支持非常全面，为建模人员提供了令人兴奋和紧密集成的新功能，该功能以符合标准的方式支持基于规则的决策建模，允许进行各种模拟, 集成和代码生成输出对定义规则和生成实现代码以评估这些规则非常有用。
符号支持包括分层规则集，以及用于管理和评估规则集的高效和专业编辑器．配置工具和更多配置工具允许建模者将DMN集合整合到可模拟的状态图中，以根据DMN定义的规则集和规则集的层次结构来程序化地管理状态更改。
NIEM 4
大大增强了对NIEM和新的NIEM 4规范的支持。改进的建模和模式生成功能使Enterprise Architect 14成为使用NIEM作为核心建模和数据定义协议的坚实选择。

案例管理模型和标记（CMMN）

示范案例管理实践表明案例工作者具有重要的灵活性
现在，您可以在每次调用进程时事件发展不同的情况下对不可预测的工作流进行建模。它可以用作BPMN和DMN的伴侣
  • 模型不可预测的工作流程
  • 避免需要声明活动的顺序
  • 关注以数据为中心的活动
  • 作为知识工作者来定义你的工作方式
  • 在信息和自由裁量权在案件管理方面发挥作用的任何学科中使用

交互流程建模语言(IFML)
软件工程
可执行状态机
新模型向导模式可以帮助建模者开始为可模拟状态机的可执行代码建立必要的基于模型的构造，其中包括：
  • 创建
  • 编辑
  • 生成
状态机可以导出到更具体的位置和名称空间，并自动添加到Visual Studio项目，Java命名空间和其他目标中，以直接包含在用户开发项目中。
了解更多
改进的APP配置文件
基于Windows的C / C ++可执行文件的应用程序分析器已得到显着改进，以提供更快更全面的信息。
应用程序分析器用于确定在特定情况下执行的代码以及可执行文件的特定部分被访问的频率。
因此，应用程序分析器正在执行监视覆盖和瓶颈的双重功能。
这是探索新的和陌生的代码的好方法，因为结果报告可以快速显示应用程序的工作方式以及它花费的大部分时间。
应用程序分析器已经成为构建Enterprise Architect的开发工具链中的核心组件，经过测试和优化 - 无论是在Windows下还是在 Linux | Mac / WINE下.
堆栈分析器（Stack Profiler
Enterprise Architect 14中的一个新功能非常实用，用于分析和调试源代码和可执行文件，它就是“堆栈分析器”。
这个功能可以让你
  • 在源代码中设置一个标记
  • 当执行命中该标记时捕获完整的堆栈跟踪
随着应用程序继续执行，标记位置从正在运行的可执行文件中的各个位置被访问，将生成一个非常详细且有用的图片，显示代码中特定点的热点和使用场景。
“堆栈配置文件”报告与“存储器配置文件”报告一样，以“反向堆栈”顺序显示。 这意味着报告的根目录始终是单个节点（在本例中是标记），然后树状图会展开以显示被标记位置已被访问的所有不同位置。
堆栈分析器报告是另一个非常有用的工具，用于分析和理解应用程序的工作方式，特别是在可执行文件中如何使用某些代码。"
了解更多
内存分析器（MemoryProfiler）
版本14包含一个功能强大且速度极快的内存分析器，可实时有效地跟踪内存分配和解除分配，并生成内存活动的综合报告。
针对Windows C / C ++可执行文件，它可以在执行过程中快速查明内存瓶颈，泄漏和其他问题。它可以动态地打开和关闭以查明特定的使用瓶颈或泄漏。
与堆栈分析器一样，内存分析器使用颠倒的堆栈层次结构轻松地从一个公共点（运行时内存分配器）移动到各个调用堆栈，以展示内存分配和使用的位置，原因和方式。
与堆栈分析器还是一样，内存分析器可以在Windows O / S和Linux | Mac / WINE实现下工作 - 尽管WINE实现速度较慢。
了解更多
与VISUAL STUDIO集成
版本14包括改进与Microsoft Visual Studio的交互。现在可以选择Visual Studio解决方案文件，并让Enterprise Architect以正确的依赖项顺序导入所有依赖项目，以确保完整和干净的导入。


Pro Cloud Server
钥匙存储器（KEY STORE）
现在，Sparx Systems Keystore的功能已经嵌入到Pro Cloud Server中。这增加了灵活性，可以在世界任何地方通过HTTP连接检出密钥。
Keystore也进行了更新，以处理我们的Enterprise Architect新版本，包括专业浮动版许可证和新的统一版（Unified Edition）密钥。
行级安全/可见性级别
控制谁在项目浏览器中看到什么
Oracle和SQL Server（最新版本）现在均可用于支持基于云的模型中的行级安全性。 这意味着模型可以安全地分区，以便只有特权建模者或员工才能访问模型的特定区域，而普通建模者和/或客户和客户只能看到较小的规定部分。
紧密集成
行级安全性在数据库级别实施，并有效限制Enterprise Architect的建模者或用户可以访问的信息，即使用户编写特定的自定义查询。 由于限制紧密集成到数据库中，即使使用自定义SQL也不允许建模者查看受限制的级别信息。
通过在数据库上运行一些额外的配置脚本并设置云服务器将用于划分模型的多个登录帐户来启用行级安全性。 根据用于访问模型的登录凭据（在云级别而不是用户级别），可用信息量会有所不同。
在客户端，管理员用户可以在软件包层次结构上设置安全/可见性级别，以有效地隐藏非特权用户的内容。
了解更多
基于用户的定价

Pro Cloud Server现在也基于并发用户数量在许可包中提供。 尽管PCS的完整版本支持无限制访问，但对于希望使用先进PCS功能但预算有限的公司和建模人员来说，这种新的限制模式是更便宜的选择。
一个用于注册用户的免费许可证包
Sparx Systems正在为已注册（当前）Enterprise Architect许可证的客户提供使用有限数量的许可证（基于客户当前的注册许可证池）安装Pro Cloud Server的免费副本的选项。 对于拥有5个以上当前许可证的注册用户，Sparx将提供具有WebEA功能的PCS，其数量等于注册许可证的数量，最多为25个用户。
  • 限制：
  • OSLC界面会有一些小的限制
  • 优惠以每家公司为基础有效。
  • 许可证必须是最新的，并且PCS许可证将被设置为与Enterprise Architect许可证失效日期相匹配
  • 请联系Sparx Systems以获取免费的PCS许可证包和下载详细信息
了解更多
WebEA
上下文浏览器
添加一个新的导航选项 - 使用限于当前封装上下文的简单树形结构（类似于EA的新“上下文浏览器”） - 为使用更大屏幕时探索模型提供了一种便捷方式（PC推荐，横向模式下的平板电脑。不建议用于便携设备）
关系矩阵
EA的WebEA关系矩阵的再现
Miniprops（迷你属性窗口）
一个轻量级属性窗口，可以与图表同时显示，以增强模型探索并限制向前和向后导航。 建议用于横向模式下的PC和平板电脑。不建议用于便携设备。
了解更多
外部数据源
扩展模型的视野。 利用外部工具中的信息和数据，使Enterprise Architect成为高效的信息中心。
Pro Cloud Server系列应用程序现在包含与Enterprise Architect 14紧密相连的新模块化集成功能。集成模块内置于Pro Cloud Server中，Enterprise Architect acess作为可选附件销售，可无缝连接到 云服务器通过Enterprise Architect 14客户端。 计划了各种集成模块，其中一些模块可供发布，包括JIRA，TFS，WRIKE，DropBox和ServiceNow集成，可将Enterprise Architect元素与外部系统中的对象和元素相链接。
一个新的“视图”窗口允许建模者连接到一个集成目标，并根据内置的查询检索元素和对象的列表。 一些功能包括:
  • 将Enterprise Architect元素链接到集成对象
  • 查看外部元素属性
  • 查看并在某些情况下添加到外部对象讨论
  • 将链接导出到与当前模型对应的Web URL
  • 在相关书签中打开Web浏览器中的外部工具
  • 导入元素
  • 导出元素
包含在集成列表中的是与另一个Enterprise Architect项目的集成功能。 这允许建模者，团队和组织查看模型中的公共信息并从另一个Enterprise Architect模型中引用它。 例如，您现在可以将组织结构，部署映射，需求集或其他独立的信息集存储在单独的模型中，并将新模型交叉链接到现有的外部内容。 您甚至可以在适当的位置发布讨论并对外部Enterprise Architect元素发表评论。
Enterprise Architect (云端)
新的基于云的Integrator支持的最有趣的集成点之一是其他基于云架构的Enterprise Architect项目的连接器。这立即开辟了跨多个模型划分企业建模资产的可能性，并提供模型之间的交叉引用和链接，允许建模者开发引用来自多个现有模型的核心和相关元素以及信息的新场景和项目。
现在服务
支持通过HTTP与Service Now模型进行集成
WRIKE
支持HTTP上的WRIKE - 新PCS集成系统的一部分。
JIRA
Sparx Systems还为Pro Cloud Server和Enterprise Architect 14提供JIRA插件。这些产品结合使用，可以使用Enterprise Architect和JIRA工具集的组合轻松实现交叉链接和管理开发。
TFS
现在可以通过基于云的服务器集成模块来实现Microsoft Team Foundation Server集成。除了JIRA和Service Now等其他流行的基于服务的平台之外，TFS与Enterprise Architect的集成提供了一种方便且强大的方法，可将各种服务中保存的信息链接回Enterprise Architect资源库中的核心建模和设计元素。

决策建模符号（DMN）
DMN允许您为规范，模拟甚至代码生成创建功能强大的基于事实和规则的模型

从头开始，DMN的全新支持非常全面，为建模人员提供了令人兴奋和紧密集成的新功能，以符合标准的方式支持基于规则的决策建模，并允许进行各种模拟，集成和代码生成输出，从而使功能 对于定义规则和生成实现代码来评估这些规则都很有用。
DMN支持符号，分层规则集和高效的专业编辑器来管理和评估规则集。 配置工具和更多配置工具允许建模者将DMN集合整合到可模拟的状态图中，以根据DMN定义的规则集和规则集的层次结构来程序化地管理状态更改。
  • 通过单独建模决策来减少业务和技术模型中的混乱
  • 可视化决策网络和决策依赖关系
  • 模拟允许决策可视化的模型
  • 用各种语言生成编程代码
该语言旨在与BPMN共生，但您可以用它来模拟各种其他语言的系统决策，包括UML，SysML，SoaML，代码工程等等。
功能一览：
  • DMN 1.1 Profile
  • 代码生成：Java / JavaScript / C ++ / C＃
  • 模拟：决策层次的运行/步骤模拟
  • 与BPSim集成
  • 表达式：盒装文字表达，盒装上下文，盒装调用，函数，DecisionTables，列表
  • 决策表：按输入/输出，合并/取消合并，旋转进行排序
  • 业务知识模型：测试线束
  • 输入数据：多个数据集，CSV导入/导出
功能视频 (20:25)


路线图
捕获基于时间的可视化组织的重要战略方面

新的路线图配置文件已添加，提供了多个预建的图表，可以更轻松地对路线图进行建模。 当时间轴缩放时，路线图元素现在将进行缩放。
首席信息官，建筑师，分析师和其他高级利益相关者可以通过以下模板轻松创建路线图：
  • 战略路线图
  • 商业路线图
  • 能力路线图
  • 信息技术路线图
  • 营销路线图
  • PEST路线图
  • 投资组合路线图
  • 产品路线图
  • 产品开发路线图
  • 项目路线图
  • 技术路线图


技术信息
性能和安全性
现在，版本14已与Microsoft Visual Studio 2017一起编译，以确保持续支持Microsoft发布的关键问题/修补程序和安全更新。 Cloud Server和Enterprise Architect都已移至最新版本，以确保基于Windows平台的最佳性能和安全性。
新版本！
重大改进和版本精简
大幅扩展的安装程序包括大量新内容，重新编制和更新的加载项，新工具和有用信息。 许多额外的或高级的功能可以用一把钥匙解锁，而无需进一步下载软件或插件
  • 桌面版已经退役。 免费升级到专业版将发给当前桌面版的持有者。 联系销售获取更多信息
  • 专业版现在支持连接到基于云的模型（有一些限制）
  • 专业浮动版许可证现在可供购买
  • 企业版包含许多新功能
  • 系统工程和 业务以及软件工程版本已加入到 联合版。这包括许多新功能和丰富的模式和实用工具。
  • 完全版现在将所有下载的资产包括在一个简单的安装程序中，以及许多其他增强功能
  • 这四个版本及其浮动等价物也将进行价格重组。 定价细节将公布。
  • 有关新版本及其定价的摘要，请参阅版本页
更新的密钥格式
根据Sparx Systems的判断，我们计划更新Enterprise Architect v14的关键格式。 这可能意味着为任何以前版本购买的密钥可能无法使用新版本。 新密钥将发放给正在更新或处于其支持和维护期并希望安装Enterprise Architect 14版的组织
三年到期
根据Sparx Systems的判断，我们计划在延长许可证方面实施三年规定。
如果许可证自购买之日起三年内没有续约，将不再有资格续约，并且必须购买新的许可证。
您是否知道您可以提前购买长达五年的续订？ 这使得预算和资金变得简单，因为一项交易可以持续整个项目的整个生命周期。联系我们的销售团队，讨论您今天的许可需求。

资源

下载试用版       现在购买


2029 次浏览  10 次
